我们今天来聊一聊，如何做好体育馆类建筑设计吧~
2020-10-12今天，小编为你带来的是
考研干货-如何做好体育类建筑设计
请童鞋们打开笔记本
跟着小编一起来学习吧!!!
01
体育建筑的定义与分类

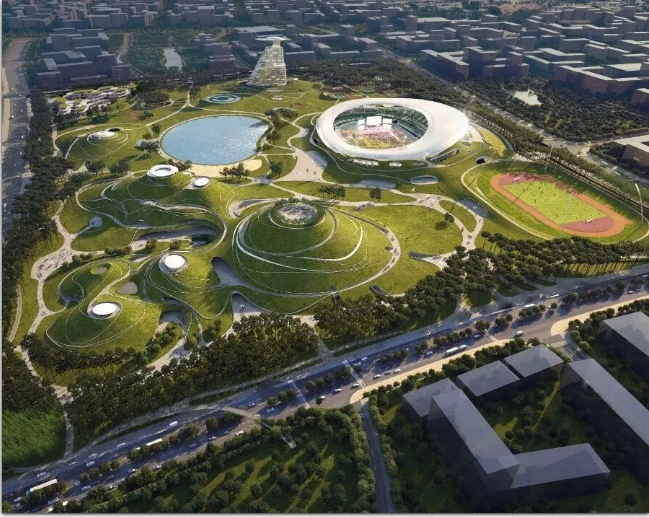

▲衢州体育公园鸟瞰
体育建筑指的是供体育竞技、体育教学、体育娱乐和体育锻炼等活动使用，其类型较多，并不断发展。
一般可按照运动类别、使用性质及场馆功能特点进行分类，且多数体育建筑能兼容多种体育运动项目，故其分类有一定的综合性。
不同体育建筑类型间存在室内与室外和有无看台的差别，其中馆、房为室内场地，场、池站位室外场地，竞技类场馆一般不设看台及视线设计，全民健身及训练类场馆一般不设看台。
体育类建筑的基本组成
02

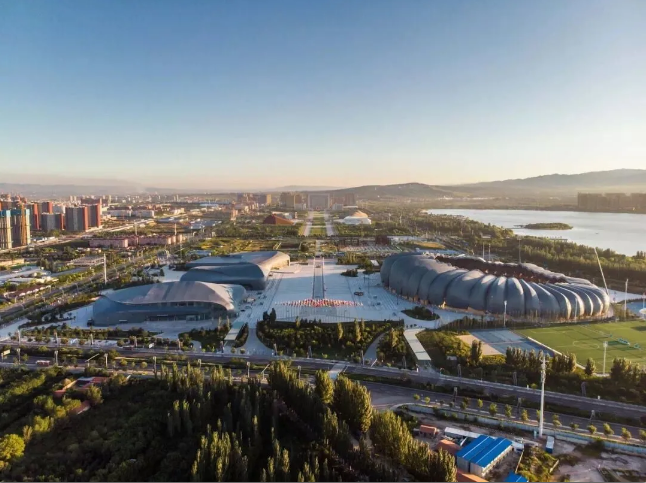

▲大同体育中心
体育类建筑的基本组成一般包括三大功能区:场地区、看台区、辅助用房区。

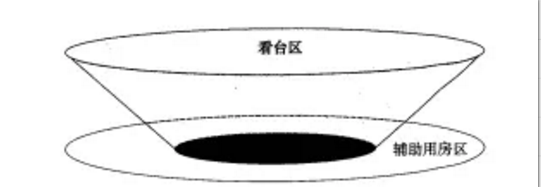

▲体育建筑功能分区示意图
03
体育建筑各部分功能及其设计要点
场地区

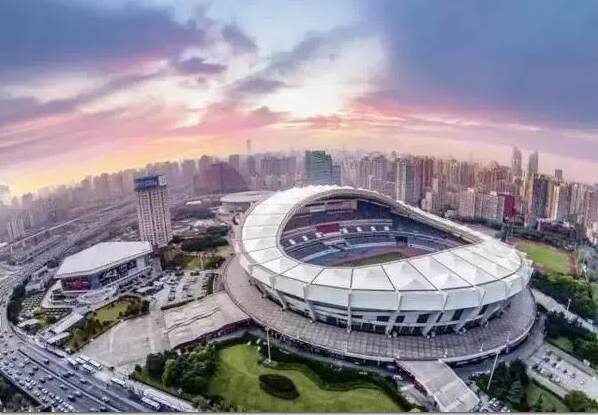

▲上海体育馆鸟瞰
1.场地区即是由首层用房或者首层固定看台围合的区域。
2.比赛场地包括各类运动的标准场地及缓冲区。
3.场地区通常大于比赛场地，可利用空余场地设置功能席坐，提高利用率，也可用作赛时运动员、教练员、裁判员、摄影记者等人员的场地活动区域。

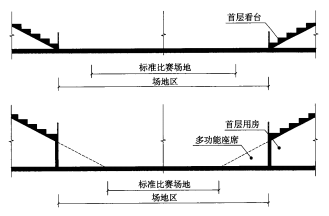

▲场地区剖面关系

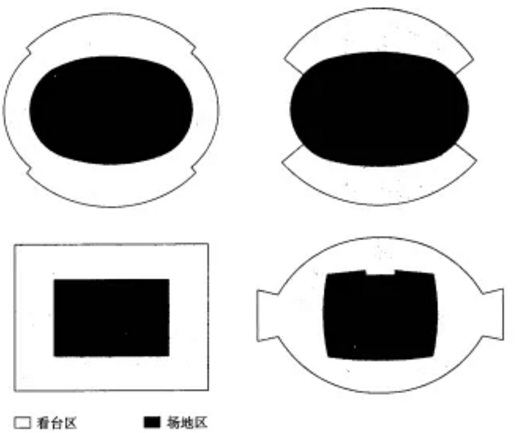

▲场地区与看台区的平面关系
看台区

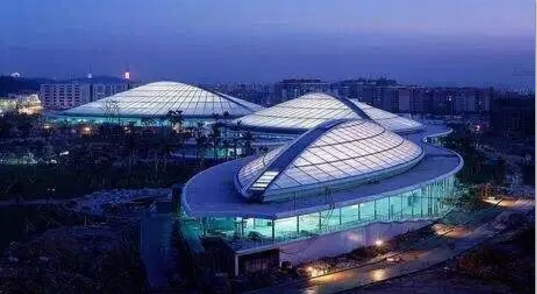

▲广州体育中心鸟瞰图
体育馆建筑看台按坐席使用方式分类，可分为坐式看台和站式看台；按坐席方式分类，可分为固定看台和可拆卸看台。
体育建筑看台区按正式比赛适用人群分，包括观众看台区、贵宾看台区、运动员看台区、裁判看台区、新闻媒体记者看台区等。
1.主席看台区:为贵宾、体育联合会官员等专门设置的看台区域，一般位于场地长轴一侧的看台中央。
2.运动员看台区应尽量靠近席坐前排，与运动员出入口及运动员用房有便捷的联系。
3.媒体记者看台区一般包括文字记者席、摄影记者及评论席。媒体看台区应预留设备连接端口，并设置工作台。
4.观众看台区又可分为:一般观众看台、无障碍看台及包厢。
一般看台
一般看台应更根据时限要求及疏散要求合理设计。
无障碍看台
无障碍看台区的席数位不少于总席数数量的0.2%，并可在无障碍坐席旁为陪同人员提供位置。无障碍看台应位于最利于疏散的位置。

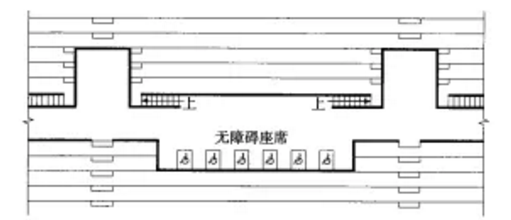

▲无障碍看台
包厢
包厢一般位于上下层看台之间，应设置独立的休息室、卫生间等，并提供一定数量的室外看台。
▲包厢布置参考图
辅助用房区
体育建筑的辅助用房区是指出比赛厅一起的用房，包括观众用房、运动员用房、贵宾用房、竞赛管理用房、新闻媒体用房、场馆运营用房及 技术设备用房等。

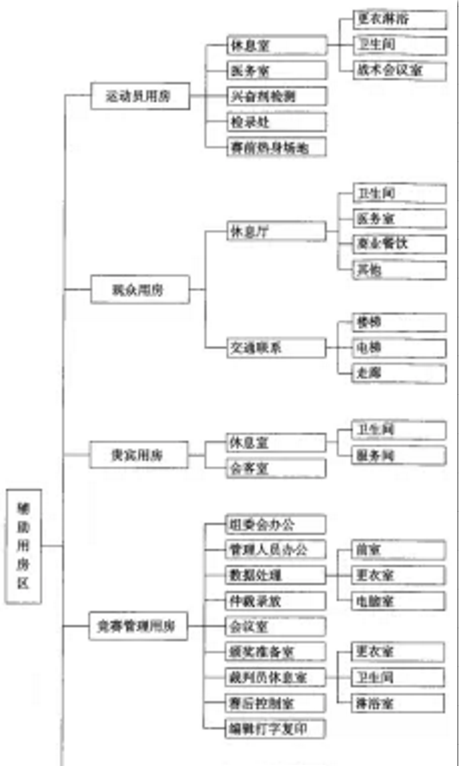

▲辅助用房功能示意图
观众用房
1.观众休息厅：观众休息厅是观众场间休息的场所，应与观众看台区紧密联系并方便管理。
2.观众卫生间:观众卫生间应与休息厅联系方便，根据坐席数规模设置，且考虑无障碍设计。
运动员用房
运动员用房主要包括运动员休息室、赛前热身场地、运动员医务室、兴奋剂检测处以及检录处。

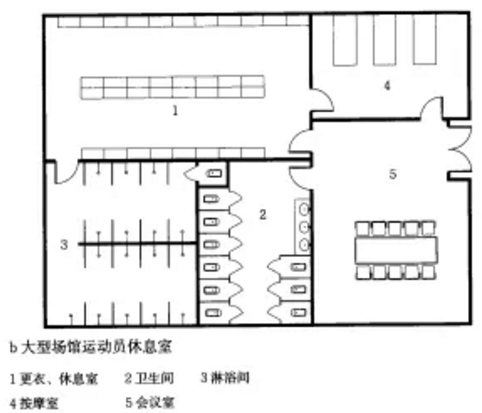

▲运动员休息室平面图
贵宾用房
贵宾用房包括贵宾休息室及服务设施。贵宾用房应严格与一般观众、运动员、记者和工作人员分开，宜设置单独出入口，同时保持联系方便。

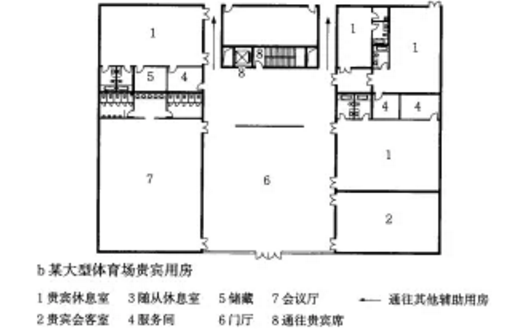

▲贵宾休息室平面图
技术设备用房
技术设备用房包括广播电视转播用房、计时计分用房、灯光控制室、库房、水、暖、电灯等各专业用房。
新闻媒体用房
新闻媒体用房包括组委会管理人员办公、会议、仲裁录放、编辑打字、复印、数据处理、竞赛、指挥、裁判休息室、颁奖准备室和赛后控制中心等，需单独设置出入口。
体育馆疏散设计
04
▲武汉体育中心鸟瞰
疏散设计是指体育馆内的观众、运动员就工作人员在紧急情况下，能够安全、快速地撤离到安全地带的设计。
体育馆疏散方式
体育馆建筑的疏散方式有：上行式疏散、下行式疏散、中行式疏散、复合式疏散。
上行式疏散
观众入场时从最高排进入，退场时背向场地向上疏散。室内空间完整美观，节省辅助面积，提高观众厅的有效利用面积。

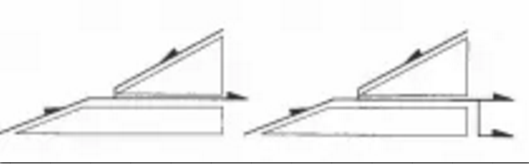

▲上行式疏散示意图
下行式疏散
主要出口位于坐席下部，疏散时观众由上至下到疏散口，推出比赛厅。一般适用于小型场馆。
▲下行式疏散示意图
中行式疏散
体育场馆中最常用的疏散方式。她集中了上行式和下行式两种疏散方式的优点，人流路线简洁流畅，广泛应用于大中型场馆的疏散设计中。
▲中行式疏散示意图
复合式疏散
为适应不同使用要求的场馆比赛厅，创造出灵活多变的建筑形式。其疏散方式可灵活采用上述三种组合方式的灵活组合，从而形成了复合疏散方式。

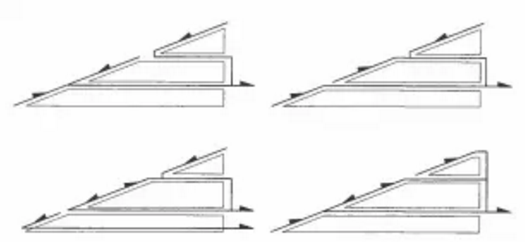

▲复合式疏散示意图
疏散路线类型与疏散口设置
疏散路线类型
1.普通观众的路线：坐席-疏散走道（纵向走道或横向走道）-疏散口-观众门厅-平台-广场。
2.特殊人流（贵宾等）：坐席-疏散走道（纵向走道或横向走道）-贵宾厅疏散口-贵宾门厅-广场。
疏散口设置
观众席走道的布置应与观众席各区分区容量相适应，与安全出口联系顺畅。经过纵向走道通向安全出口的设计人流股数与安全出口的设计通行人数股数应想等。

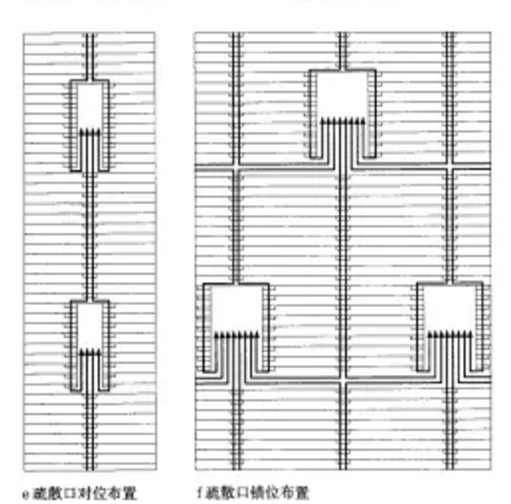

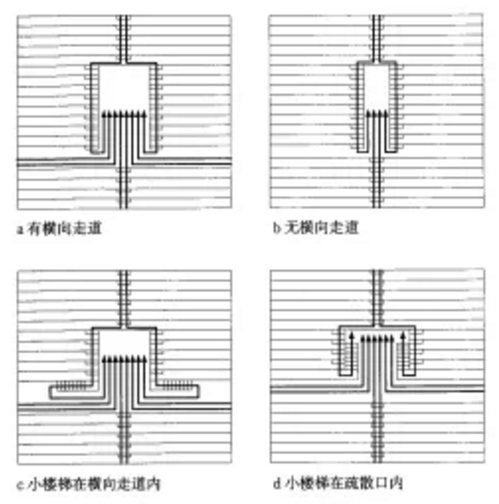

▲疏散口及过道的几种布置方式
今天的体育类建筑设计讲解
结束啦
大家，学会了吗？
