建筑类型设计要点总结

▲

分解可能存在的屋顶形式

▲

剖解建筑可能存在的体块关系

▲

课堂示范图解立面造型手法

简单的说，不管这些立面怎么做，但这些立面元素其实就三种：1：板  2：玻璃  3：木格栅，加以组合运用，是四方非常推崇的应对快题考试的策略。

坡屋顶

首先

先从坡屋顶的种类说起

剖屋顶一般分为：

1、单坡

2、双坡

3、平坡结合

4、坡坡结合

再者

还可以去坡屋顶的空间组合形式来说

可以分为：

1、坡顶与院落的结合

2、坡与体块的结合

3、坡顶与片墙的结合

4、坡屋顶与矩形的搭接

PS：坡屋顶图例来源-北京筑梦设计

单坡常用于靠近水边或者湖边的餐厅，咖啡室等小体量的建筑，也可以将屋顶做成上人，形成登高望远的平台，面向湖景的一面可以突出几个体块，形成取景器。立面可开高侧窗或者利用穿插体块做一些凹凸变化，其中包括第五立面屋顶。

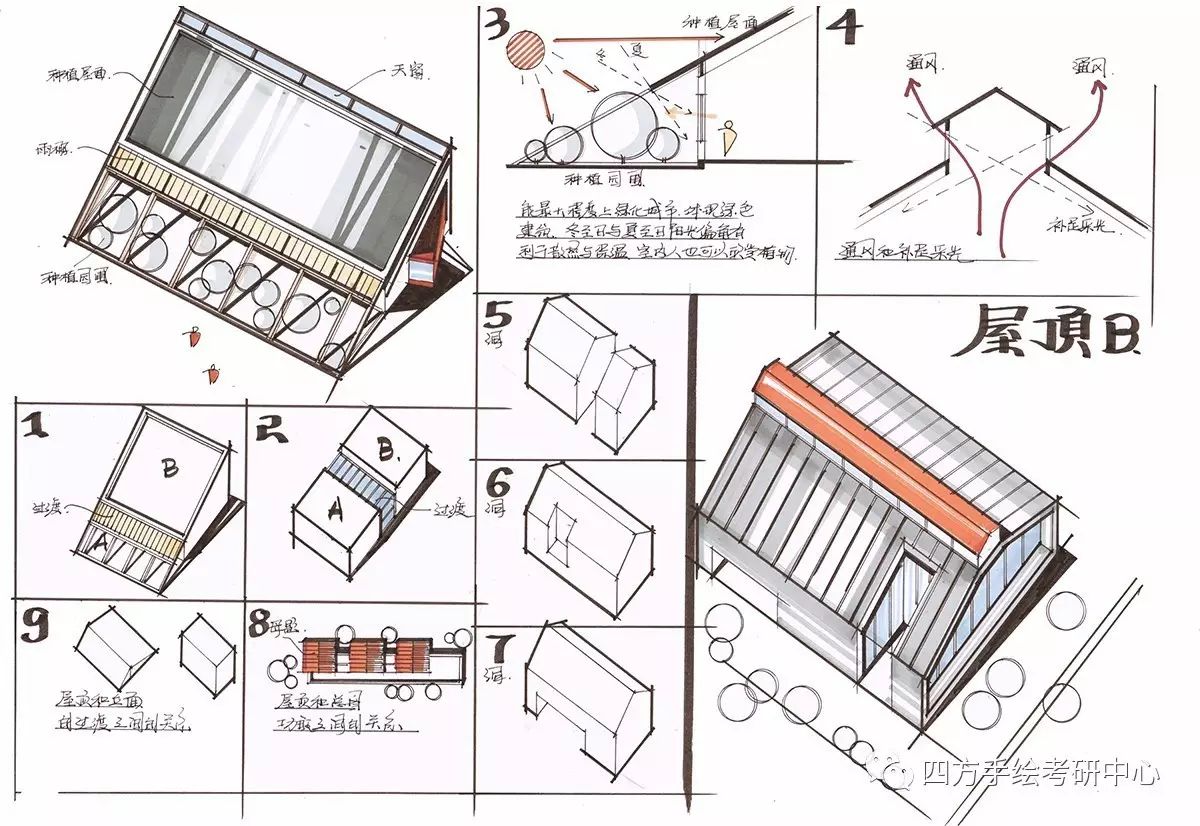

双坡在快题中的应用较多，但往往还会结合平面空间的虚实对比，剖面的光线与热工的考虑、屋脊和屋檐处的特殊处理，长短坡采光处理等等。基于简单坡屋顶的体量上丰富第五立面的屋顶造型处理方式。

顶部是坡屋顶，但实际上使用的空间是一个方的实体块，是古代高台建筑的缩影。多个有序列的坡屋顶可用于大空间。

单坡为单元体，形成旋转的建筑形式。

可利用连廊连接两个不同屋顶形式的体块，丰富光影关系。

坡屋顶包裹在建筑之外，立面可放置直跑楼梯，用柱支撑。几个坡屋顶可围合成方形的庭院。

单坡屋顶四面内凹，形成四水归堂，非常强烈的围合感。坡屋顶三面内凹，形成半围合。

白墙作为背景，可在墙外布置假山，水池，形成一幅优美的山水画。降落在屋顶的雨水可沿假山流下。

形式统一的坡屋顶，整体感很强。屋顶相互错乱，利用高差采光，更加有层次。

嵌入的体块可做观景天台,一般常用玻璃连接两个体块。

好了

我们学会了坡屋顶常见的种类

下面咱们再来说说坡屋顶的常见空间组合形式

通过在入口处增加木架或者片墙营造入口的场所感。通过上下两个体块错位，使两个体块分离，使建筑更加轻盈小巧。

从人视图的角度无法看出是坡屋顶，但是从内部能够感知强烈的围合感。立面形式统一。突出的玻璃体块可用于观景。

L形的建筑通过增加片墙限定院落，片墙上洞口的大小和形式也可营造出建筑的开放性或者封闭性。

通过组合不同的坡屋顶形成不同的院落空间。连续的院落空间，通过不同的大小，形状体现不同的功能性质。

坡屋顶的山墙面上可通过增加体块丰富立面层次，突出的体块可做特色空间，突出体块的顶部可做室外平台。

大的坡屋顶包含着一个小的凸出的坡屋顶，丰富立面层次。坡屋顶的山墙面用凹入强调入口，也可在转角处凹入，营造灰空间。

可用几个不同朝向的体块穿插在单体的立面，用玻璃连接，形成灰空间。常用玻璃体块连接两个或者三个单体，虚实结合。

隔墙周边布水池，建筑一立面隐藏在片墙内，藏而不漏，另一立面通过在片墙上挖洞，吸引游客。立面上由矩形，圆形，坡屋顶营造的三角形，以及透过圆形的连廊即线的组合，点线面的组合使建筑更加富有韵味。

马头墙式的片墙，从两边往里层层递进，中间有一个凸出的坡屋顶，营造上升的趋势。屋檐延续了坡屋顶的形式，临水而建，利用亲水平台，营造悬浮在水面上的感觉。通过相同的元素格栅由上而下在立面上形成统一。

运用传统园林漏窗的手法，营造神秘的感觉，激起人们的好奇心。通过片墙限定空间，形成灰空间，使人们从室外进入室内的过程中有个过渡。玻璃的盒子嵌入片墙的手法在很多案例中是常用的。片墙，坡屋顶以及院落是中国传统建筑不可缺少的要素。

两个L形体块搭接处，不可直接硬连接，最好使用玻璃进行过渡。入口处可用坡屋顶强调，这种方式适用于小型的建筑。也可通过增加马头墙来强调主入口的宏伟气势。片墙上的开洞形式可用传统的垂花门的轮廓等等。

为了明确两层，可用不同材料或虚实，大小的关系来进行区别。上为实，下为虚，上下两层不宜同大小，可考虑两者的关系，可加插入，咬接等形式也可利用片墙。

坡屋顶上可做水池，有排水槽，因为双坡的实例过多，上图双坡都是略加变异的双坡屋顶。怎么样，是不是一场丰富的坡屋顶盛宴呢？

--屋顶造型手法之单坡--

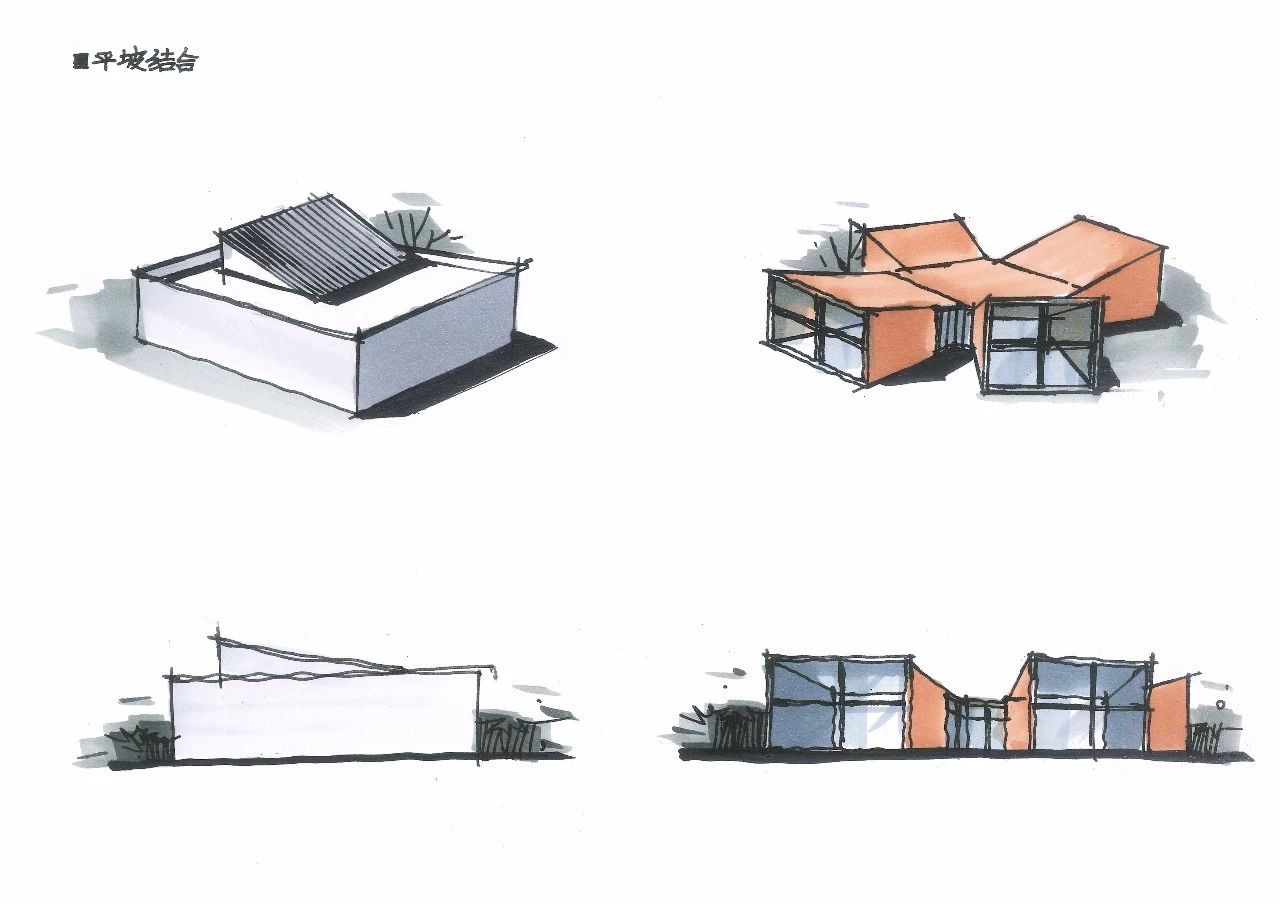

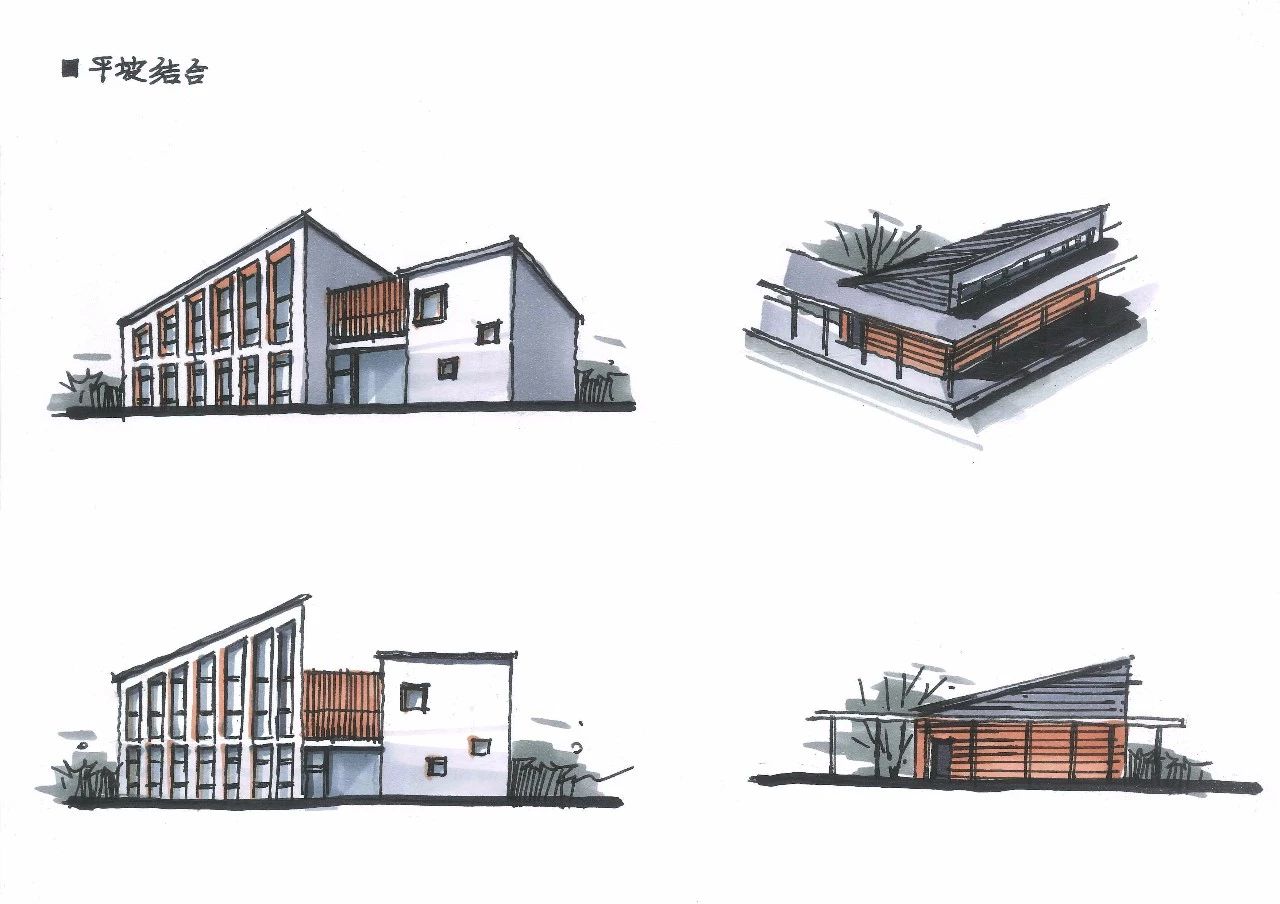

--屋顶造型手法之平坡结合--

--屋顶造型手法之坡顶与院落--

--屋顶造型手法之坡顶与体块--

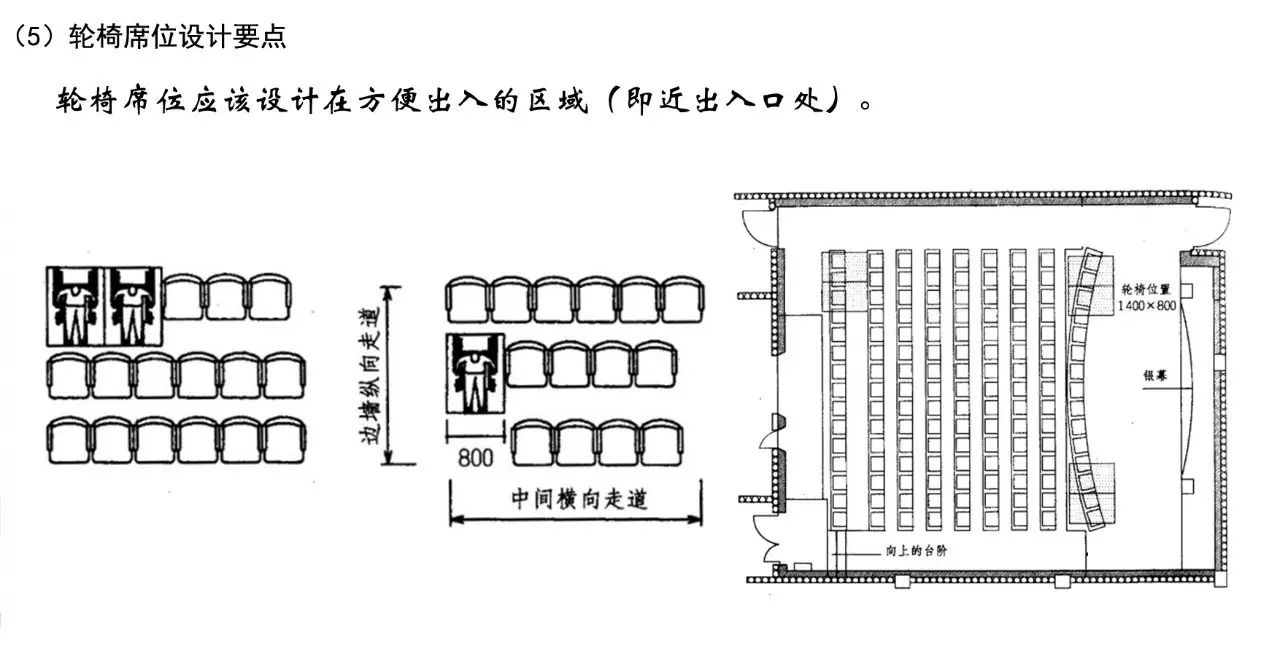

关于快题中的无障碍设计

快题中的常见的无障碍设计有4点：

1.入口的无障碍设计

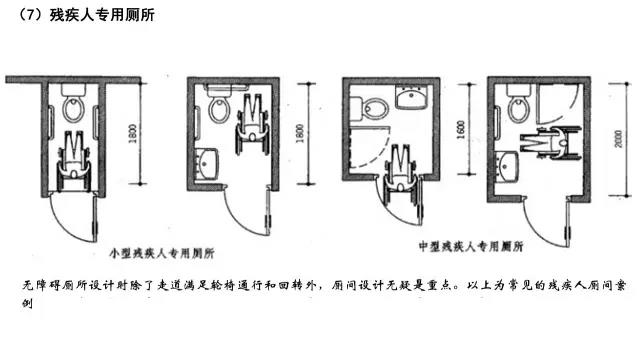

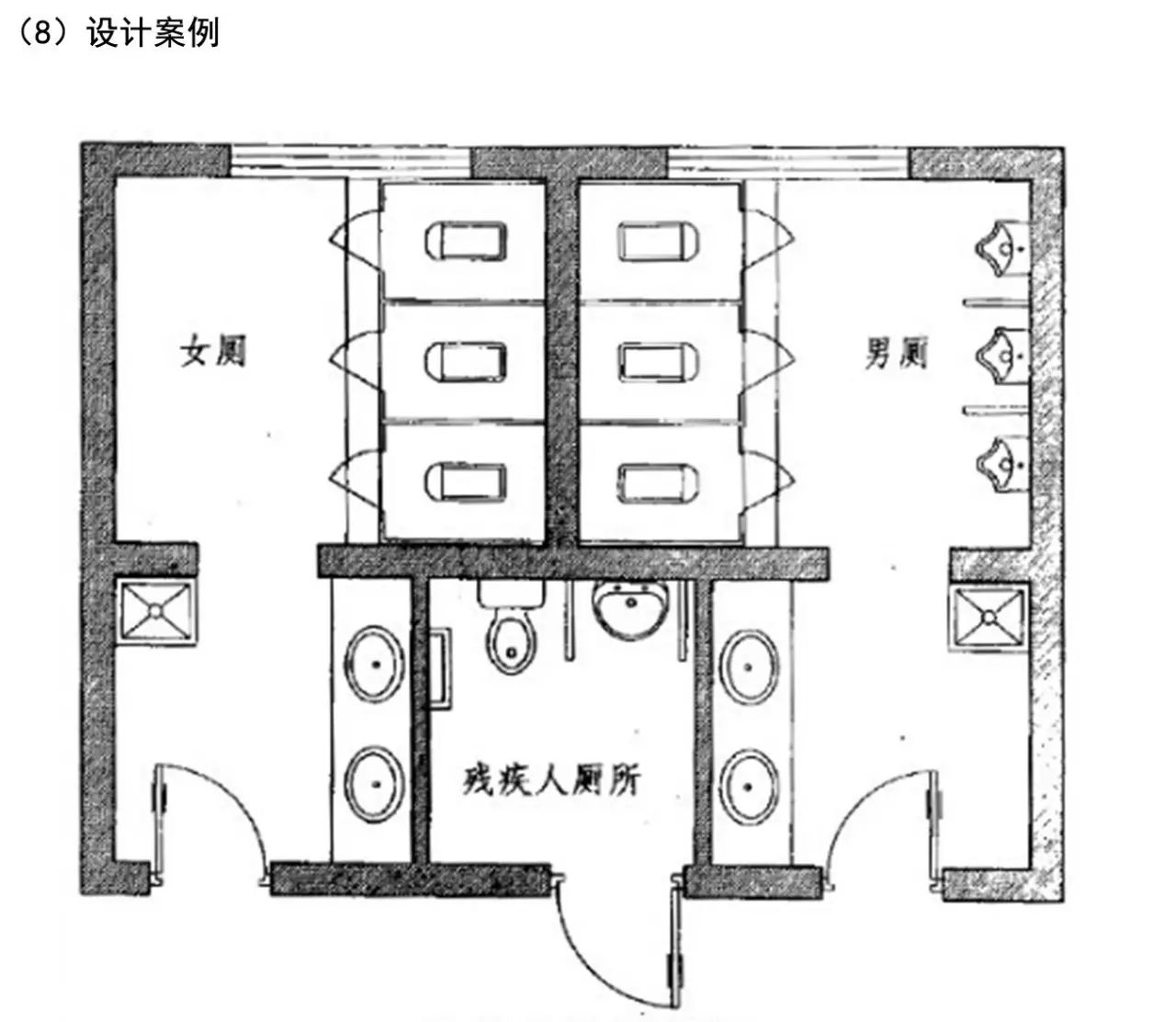

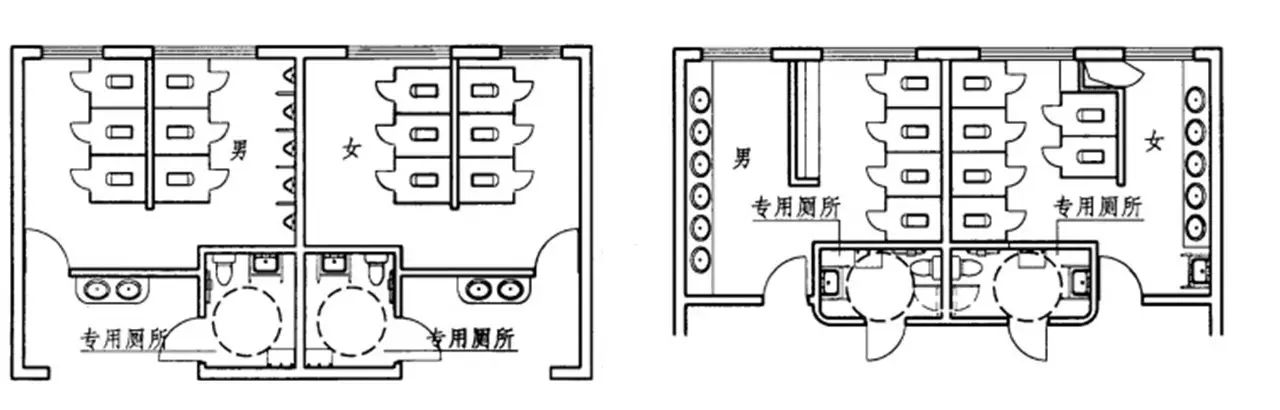

2.卫生间的无障碍设计

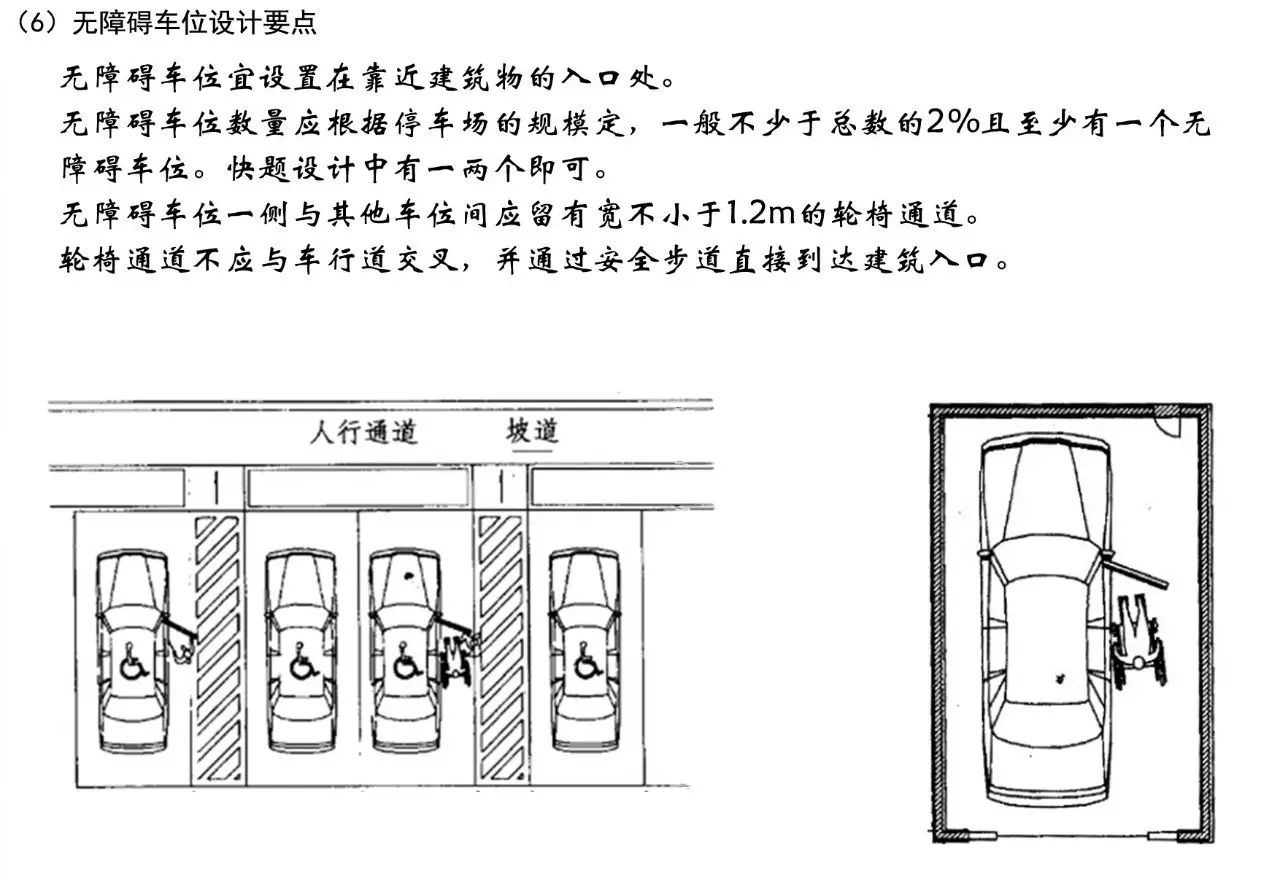

3.总平中停车位的无障碍设计

4.无障碍电梯的设计

要注意：

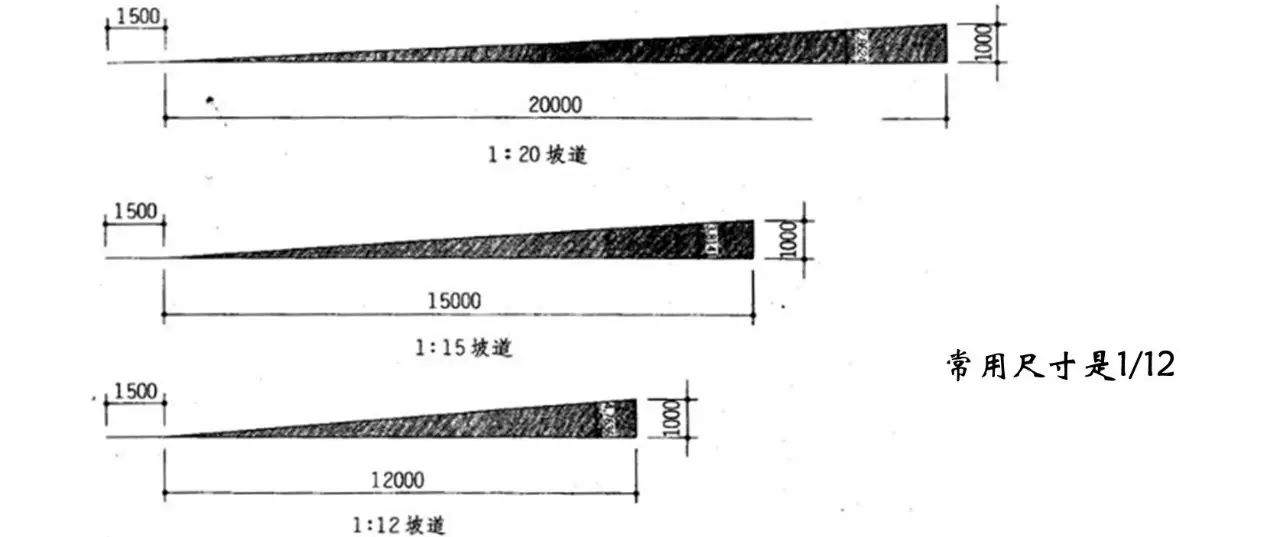

快题设计中常用的坡度为1/12，1/10，1/8，其中1/12常用于室外，1/10和1/8常用于室内，而1/8是室内正常人常用坡度、残疾人室内坡度常选用1/10。

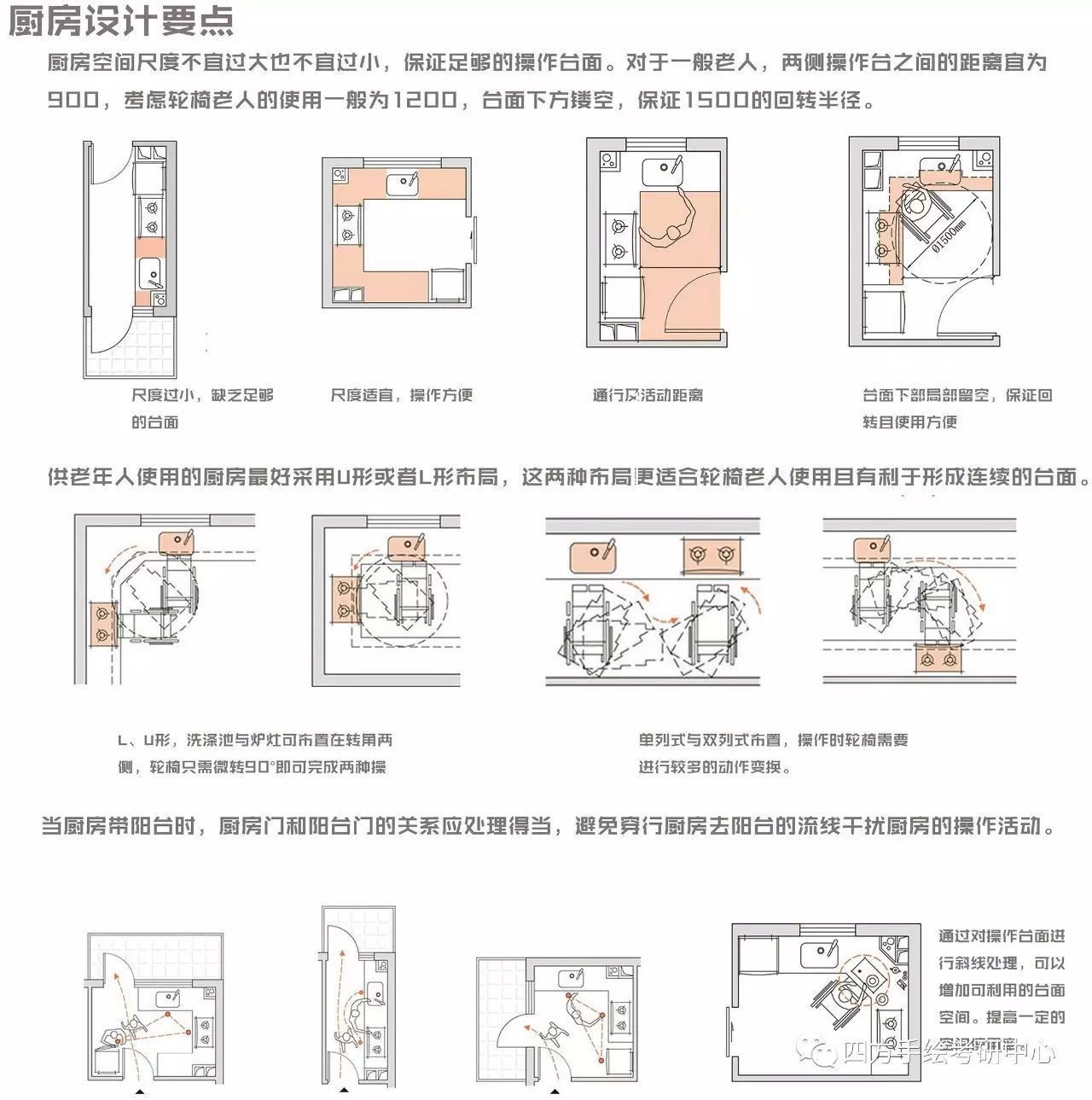

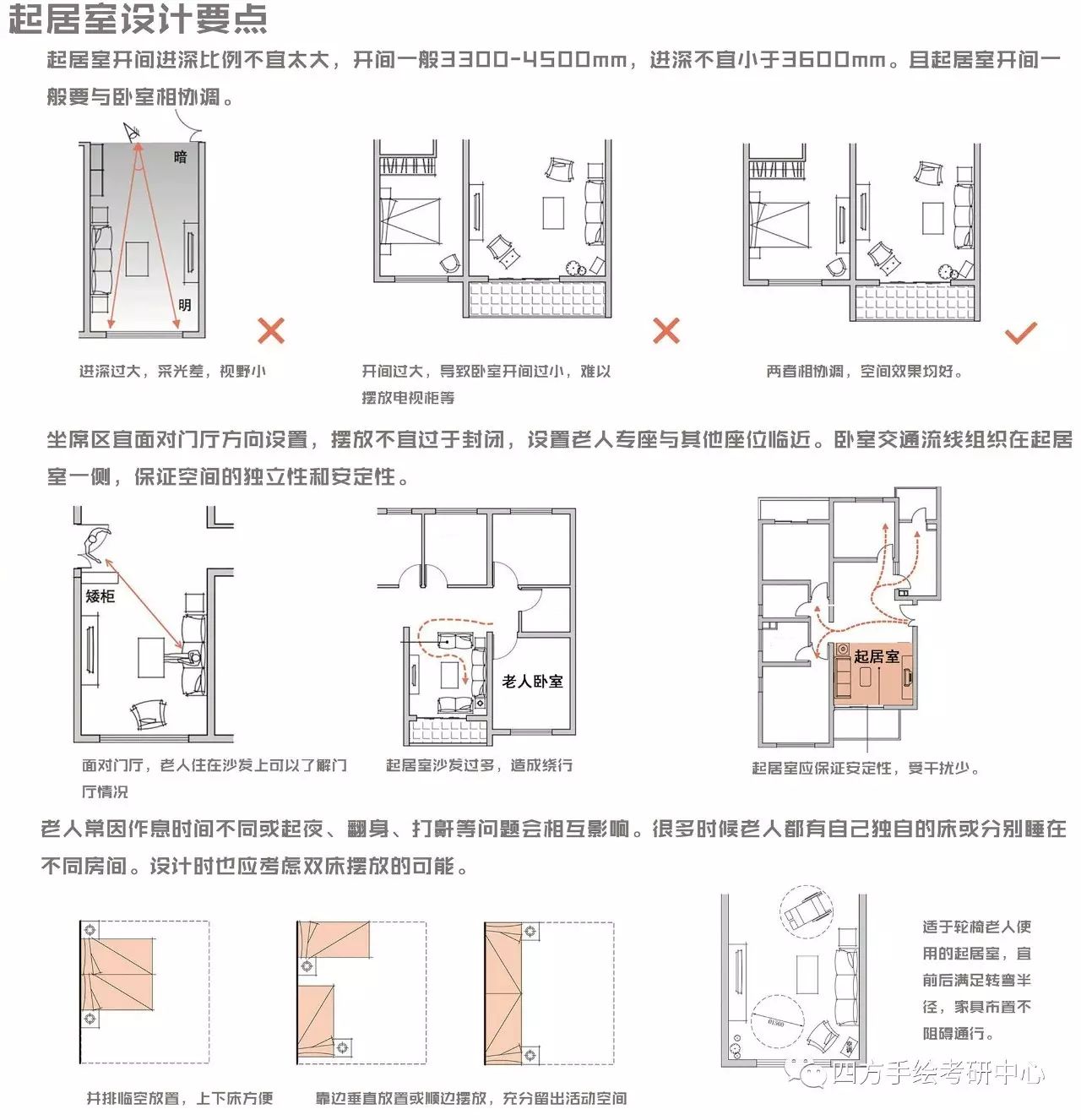

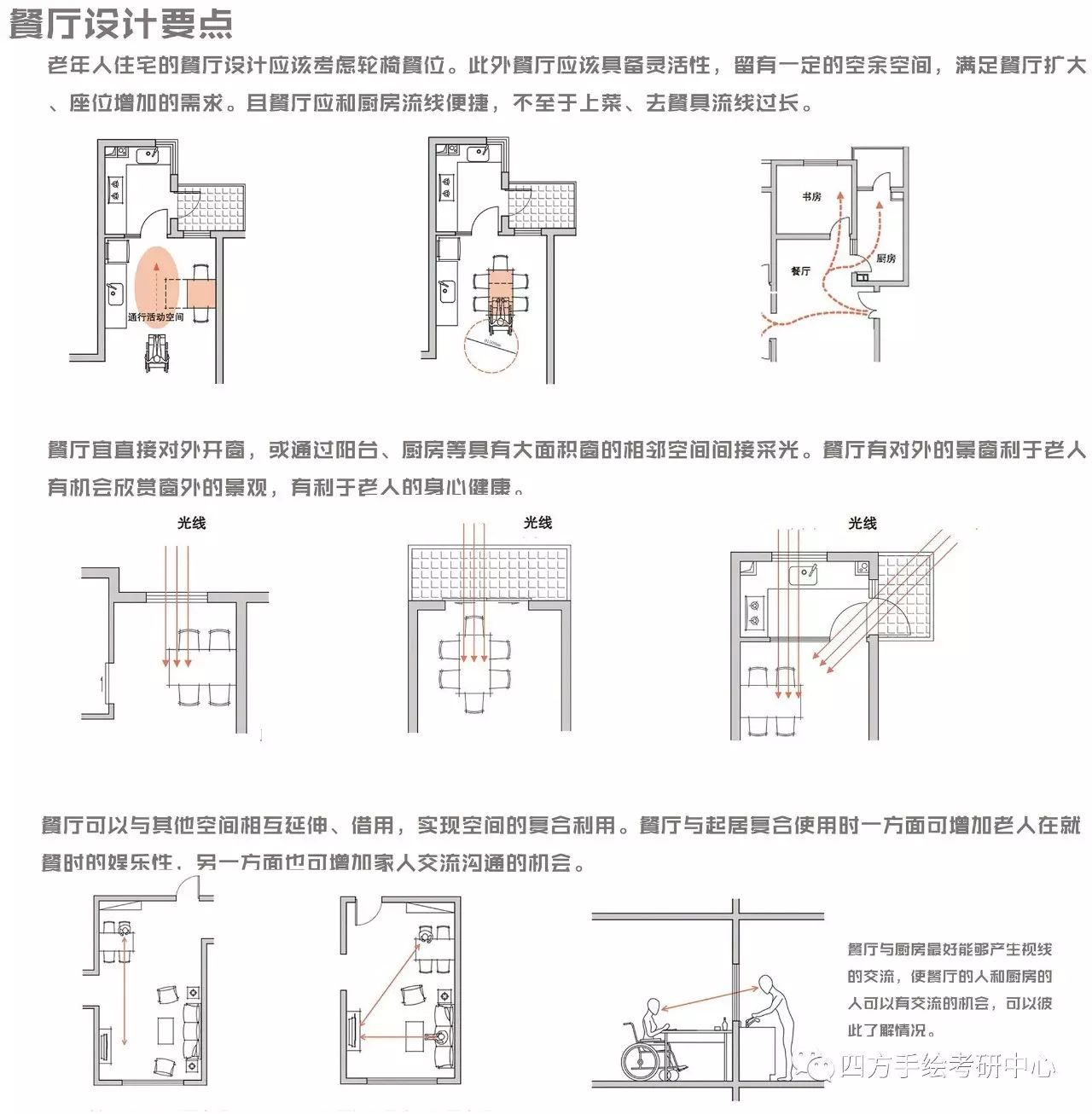

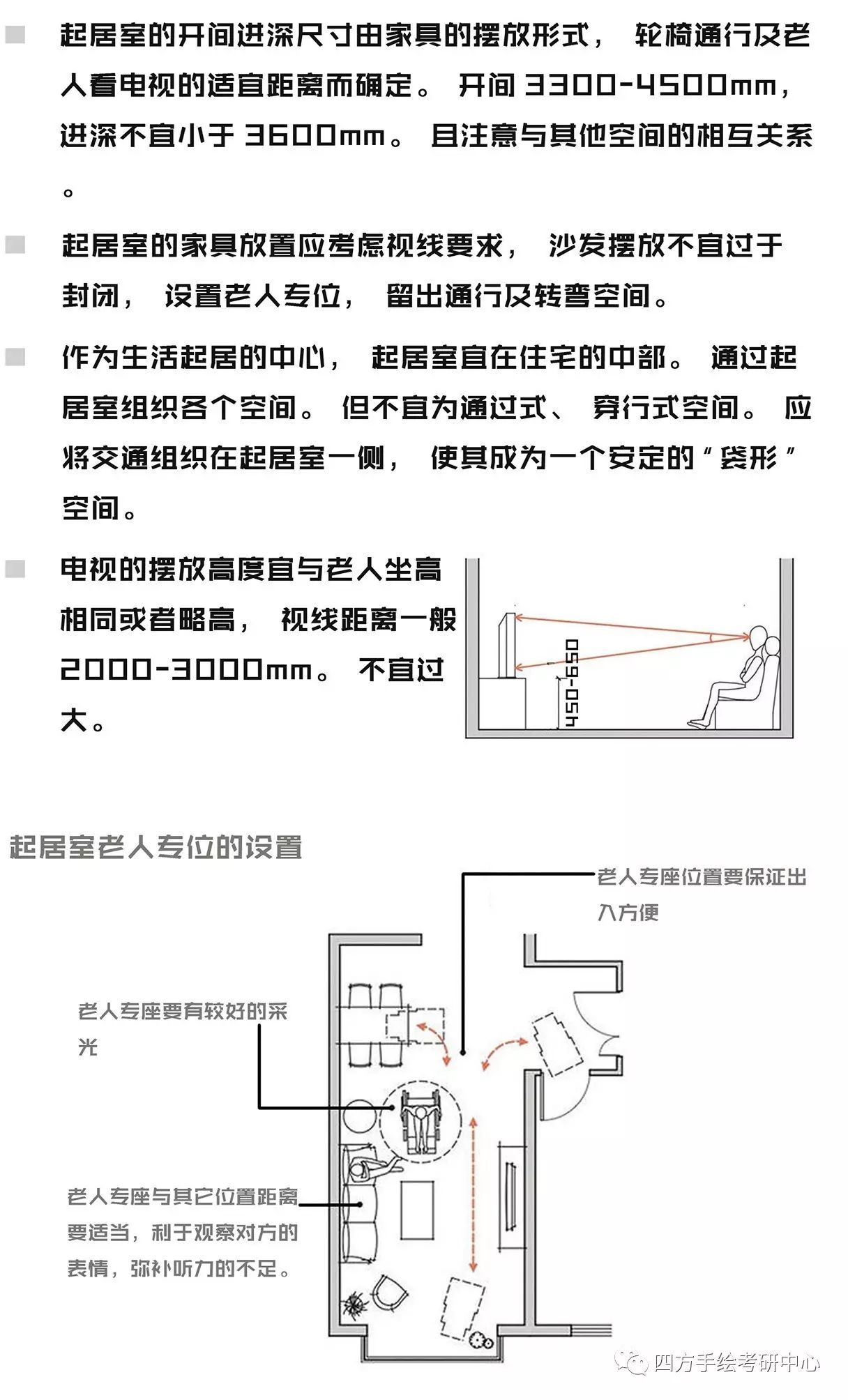

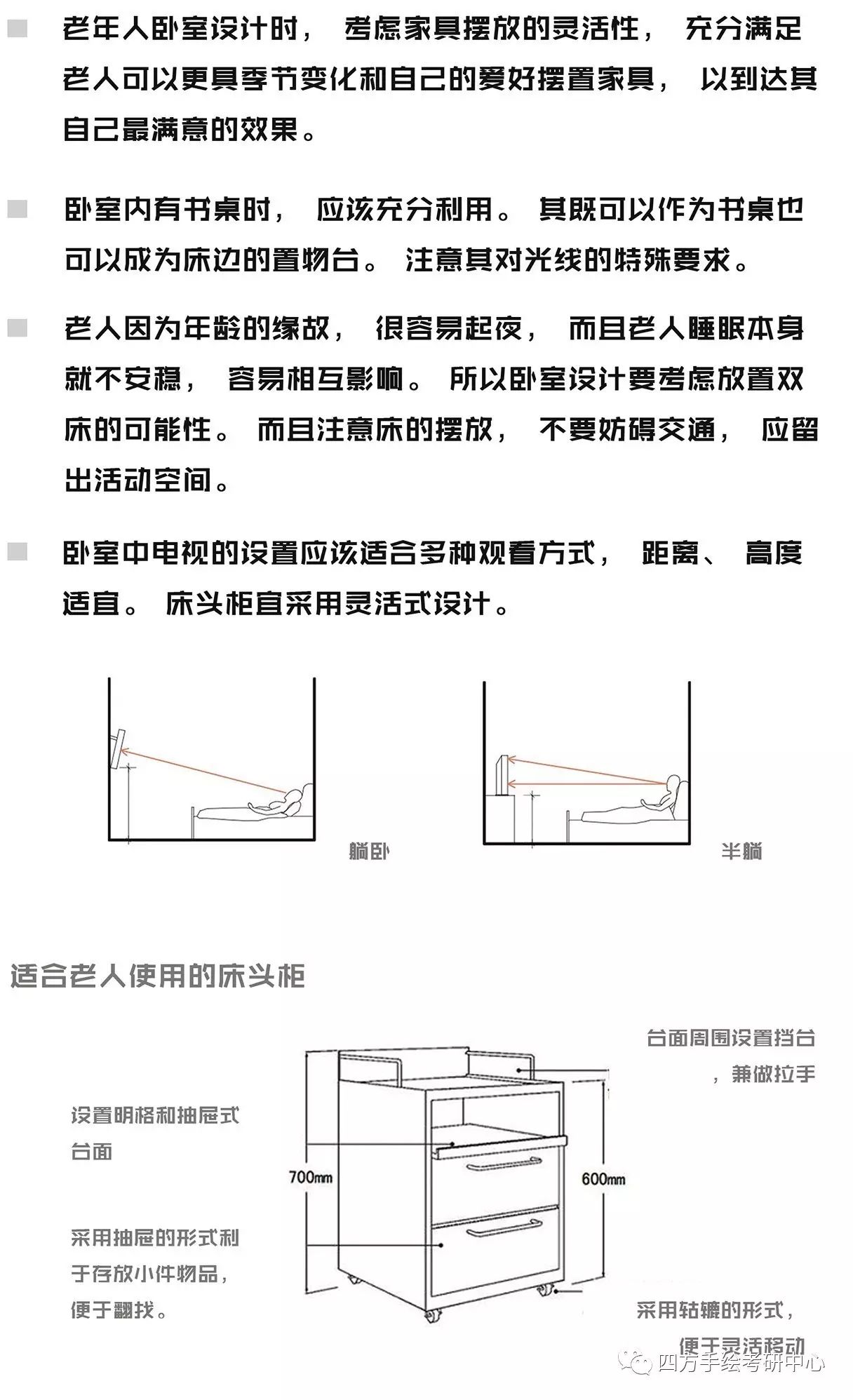

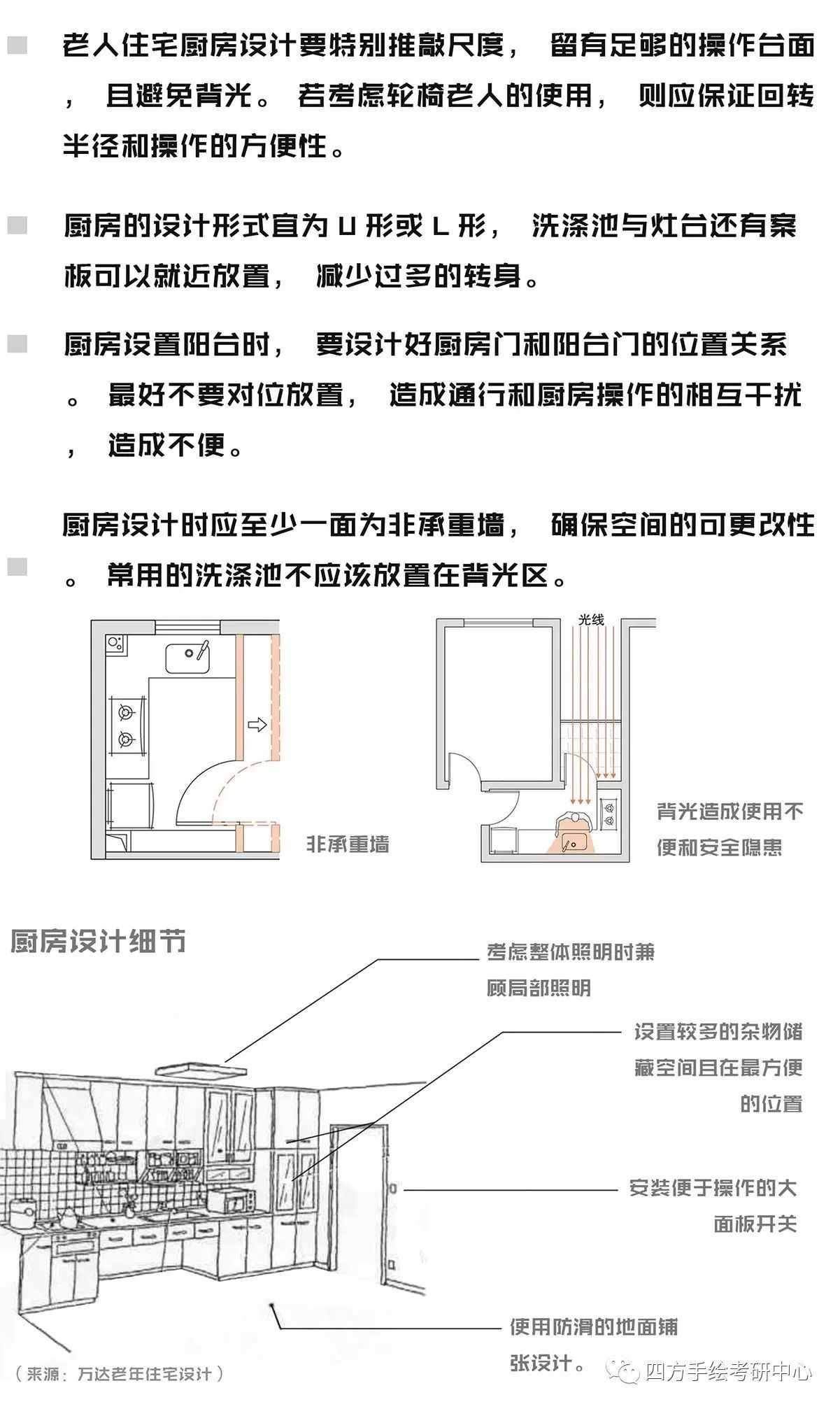

关于家具尺度及老年人家具尺度的细节整理

关于朝向

不同朝向的特点：

1.北：散射光源，柔和。

2.东：上午较热。

3.西：下午夕照强烈

4.南：采光最好，阳光充足。

朝向对功能的制约：

1.绘画室、阅读室最好是北向采光。

2.老年公寓，住宿，幼儿园活动室，寝室最好南向采光

3.对采光无特别要求的，东西向。

4.有些功能对朝向有也属性：教室南北都可，但以北向为主。主卧，办公室，最好南向采光。

5.部分功能对光线有特殊要求，光线需要特殊设计。展览可做高窗。报告厅可做低窗。

6.不允许西晒的房间：教室，病房，阅览室，（办公室）。窗户。

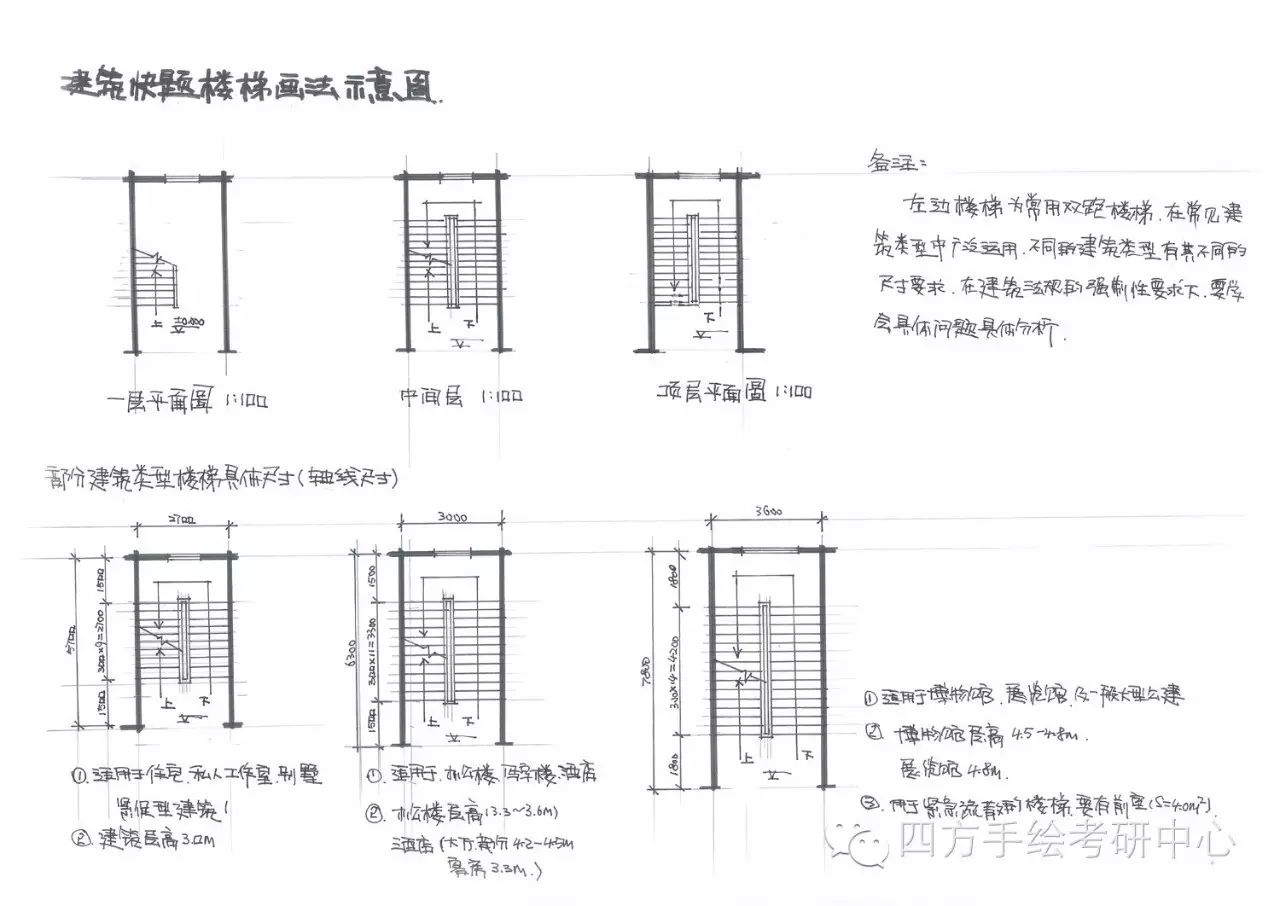

关于楼梯的设置

楼梯间的设置

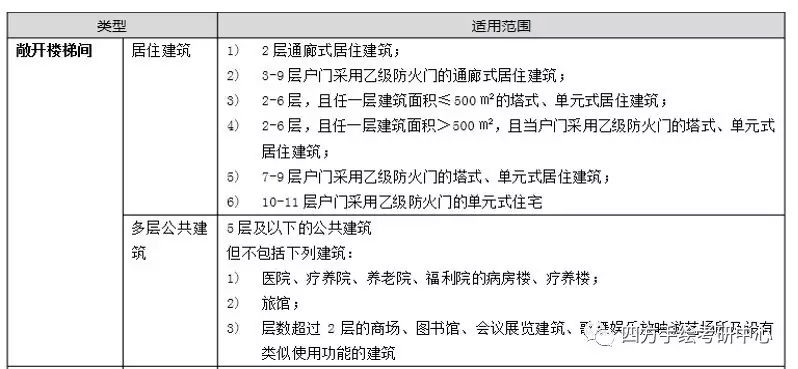

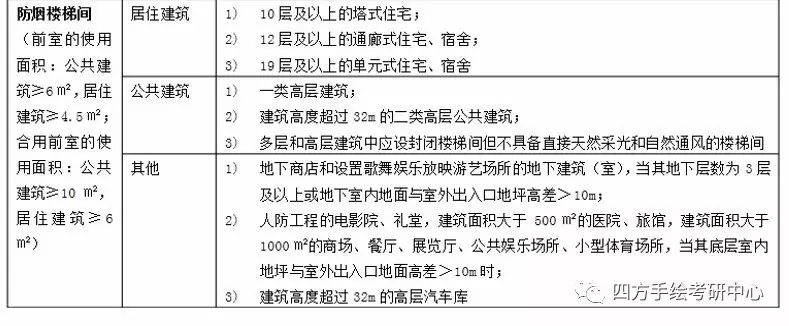

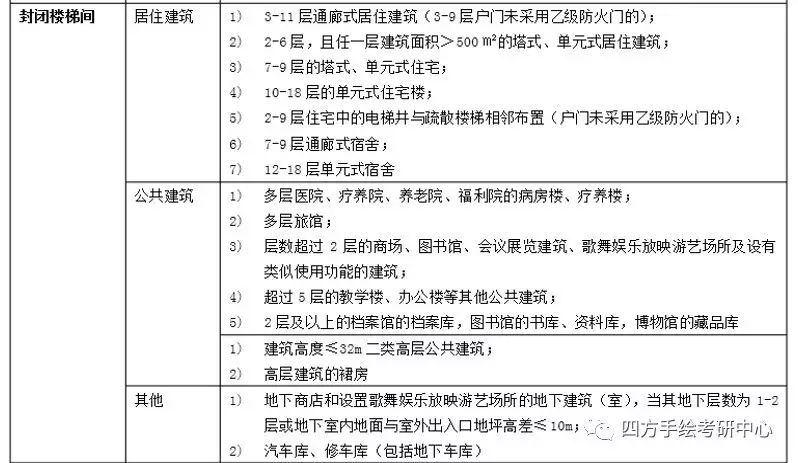

1.楼梯间有普通楼梯间、封闭楼梯间、防烟楼梯间，在不同的建筑中的要求各有不同，要掌握每种楼梯间的适用范围。

2.楼梯间的数量要满足疏散和防火要求，记住一组数据，40和22，这是常见小型公建的，但在快题设计中可以简化记忆，40为双向疏散，22为袋形走道。

3.楼梯有很多种类型，不同的楼梯在快题中的作用以及应用不同，比如展览建筑可设置剪刀楼梯，用来增强建筑的庄严感。

4.楼梯间的开间和尺寸应该熟练掌握，避免失误。

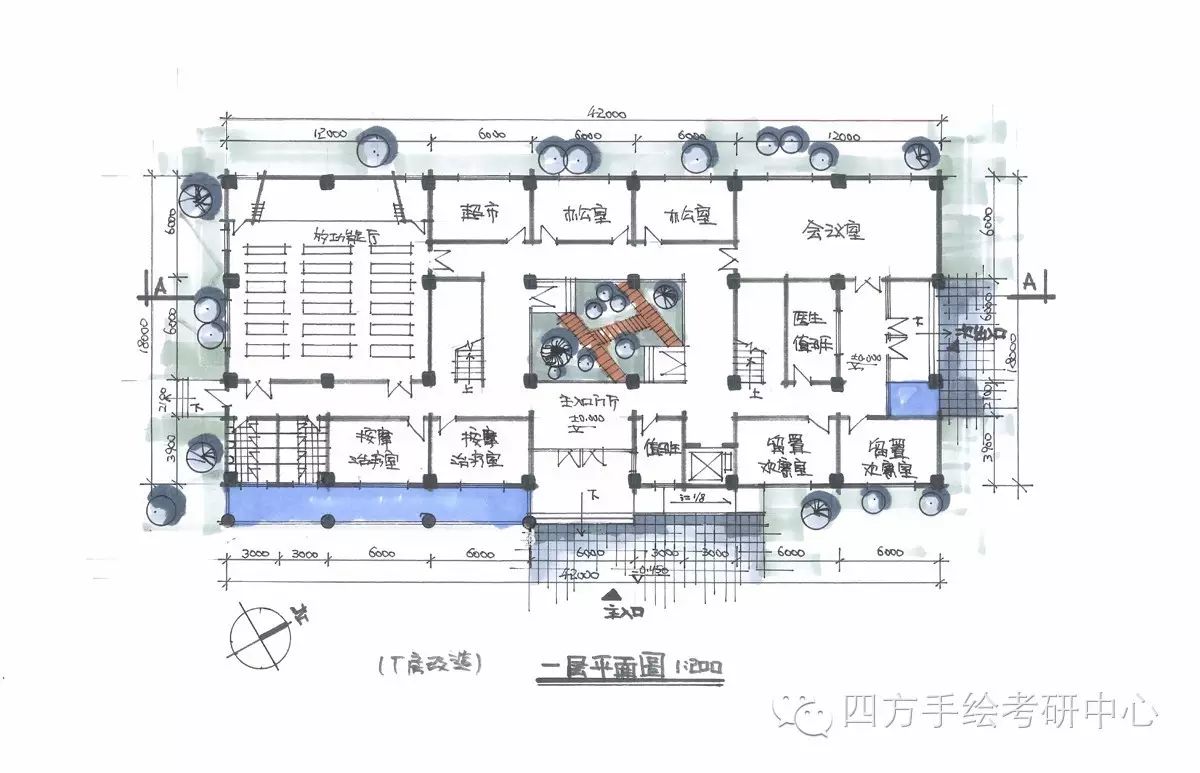

平面图的内容

1.要有标高，室内标高与室外标高。

2.首层平面图要表达周边环境，图底尽可能统一，起到衬托作用。

3.尺寸标注，有三种方向，第一种为左边和下边，第二种为上边和右边，第三种为四周均标注，一般采用前两种即可。

4.指北针、图名、比例、箭头、剖切符号等细节。

5.主次入口处应该用箭头和铺地表示出来。

6.有吹拔空间要记得画出中空符号，表达空间的通透。

7.二层如果有悬挑的部分，要在一层用虚线表达出来。

总平面图的内容

1.要注意有指北针和比例，采用简单的方法绘制指北针。

2.建筑与场地主次出入口，停车场，道路，单车道为4M，双车道为7M，同时注意回车场的设置，人流与车流的区分。

3.建筑的层高，层数，以及阴影（朝北）。

4.铺装、材质、周边环境的表达、绿化。

5.总平是最重要的图，是设计的开始，也是决定一个设计好坏的关键。

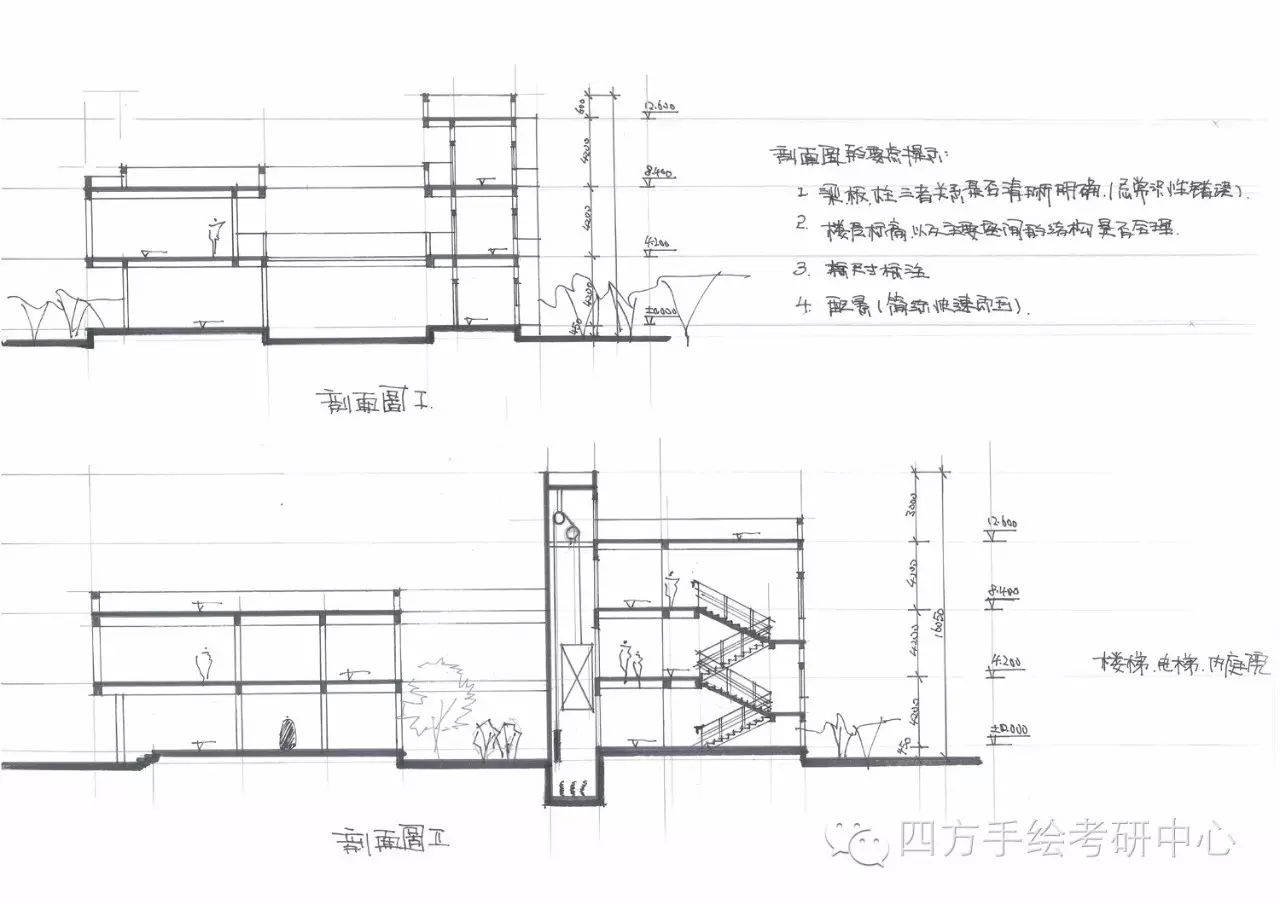

剖面图的内容

1.剖面图主要表达梁、楼板、柱子的结构关系，以及内部空间的变化。

2.在大空间例如展厅等，其屋顶的结构可以与其他部分的结构不同，比如用网架结构，在剖面上可以表达出设计意图。

3.当对视线或者光线有特殊设计时，同学们需要从剖面入手去考虑。

4.剖切位置一般取有特色空间的位置，比如楼梯间、中庭等。

5.要有命名，比如1-1剖面图，以及标高，尺寸，室内外高差，都要表示出来。

6.剖面图的比例一般要保持和立面图一致。

7.可以画配景人来表达尺度和视线交流。

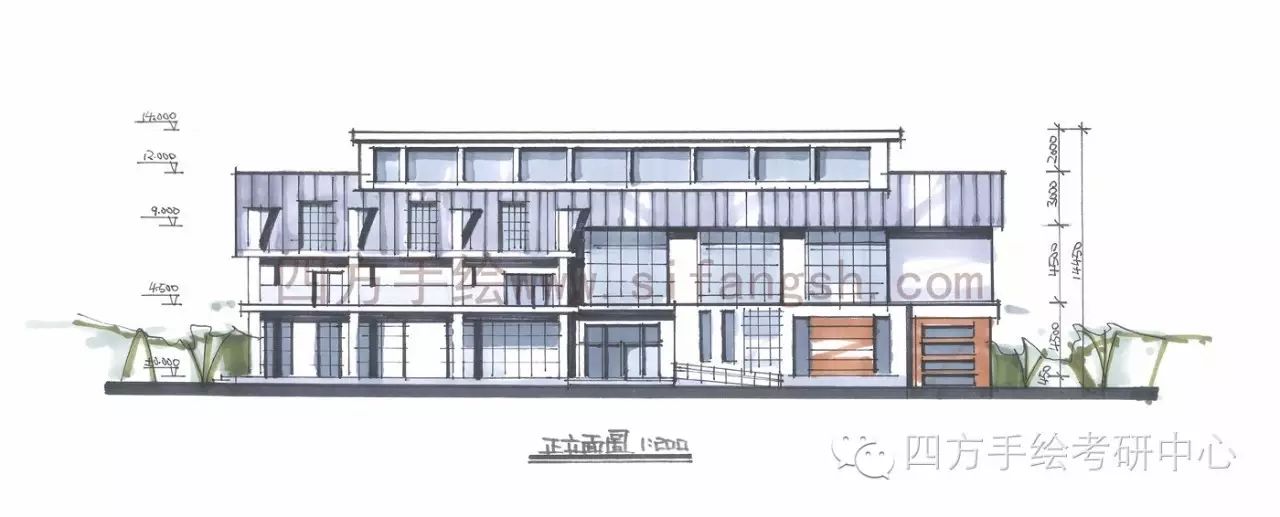

立面图的内容

1.立面图要注意命名，比如东立面图、西立面图等。

2.建筑的外轮廓线应该加粗，画出建筑的阴影。

3.如果剖面是通透的可以看过去的视野，应该用中空符号表达出来。

4.立面可以表达建筑的材料和构造，可以表达出设计师的设计意图。

5.要注意尺寸和标高，以及植物的配景，立面图一般不画天空。

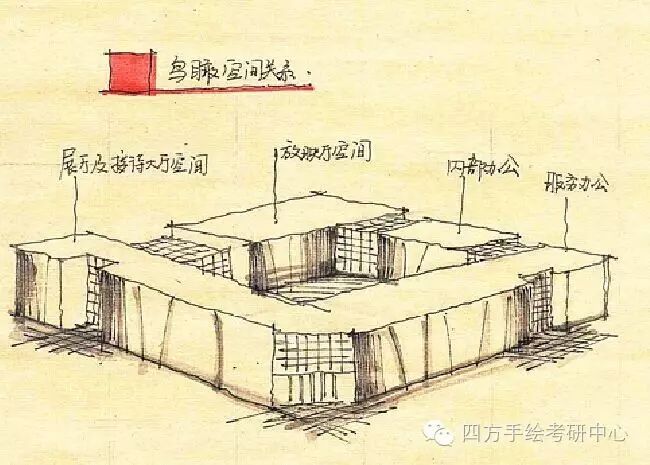

分析图的内容

建筑快题分析图常用的一般可分为以下几类：

1.功能分析图

2.流线分析图

3.景观分析图

4.设计立意分析图

5.特色空间分析图

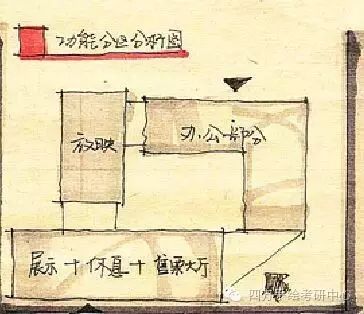

功能分析图

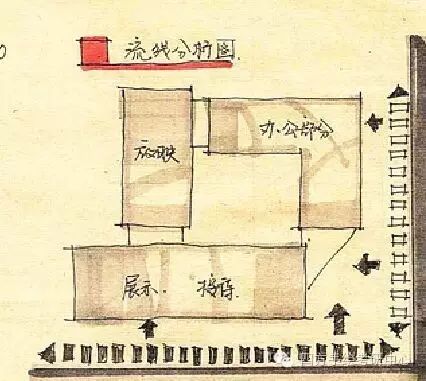

流线分析图

景观分析图

设计立意分析图

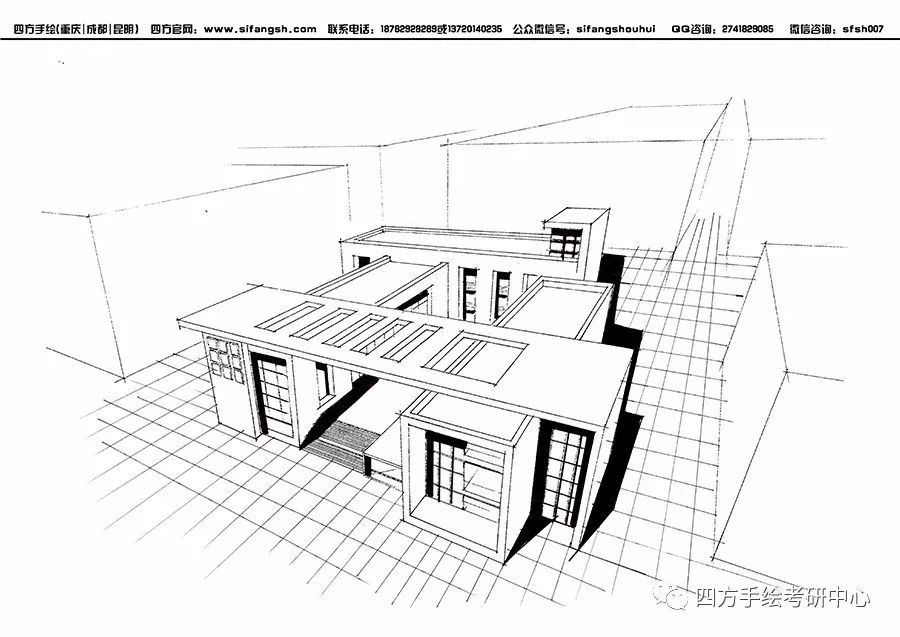

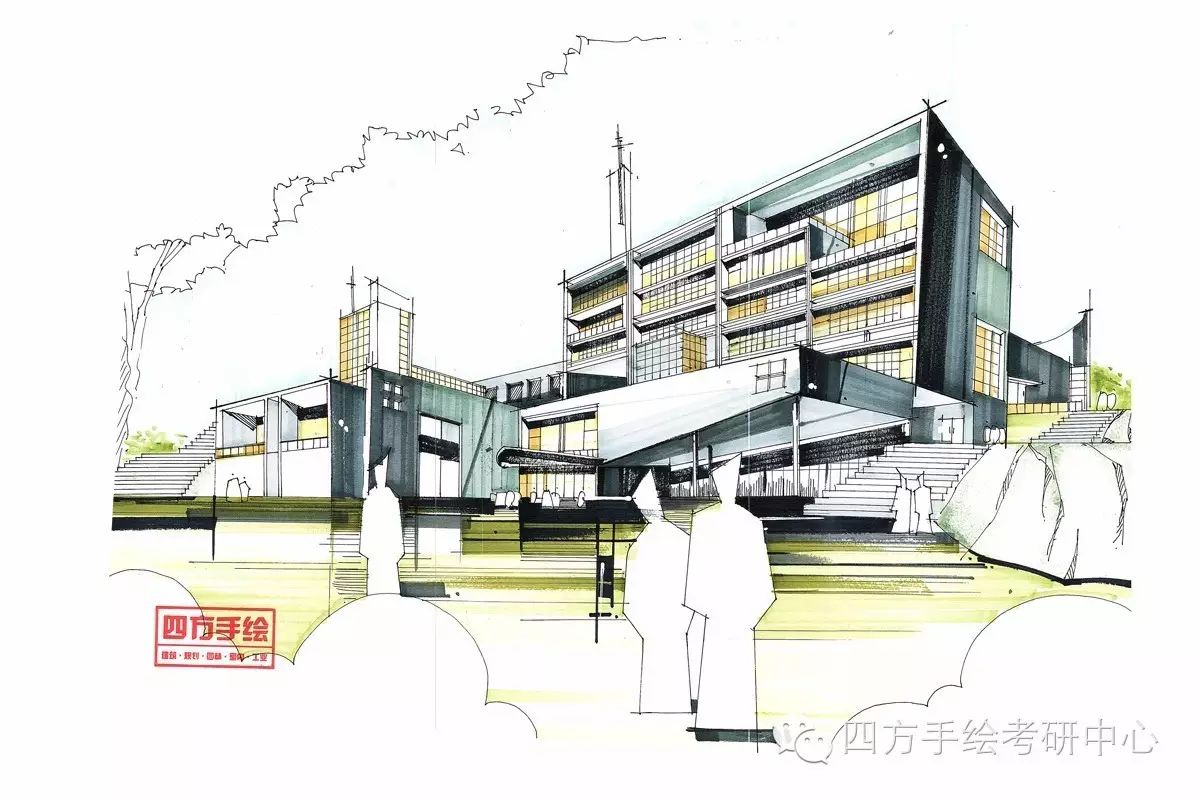

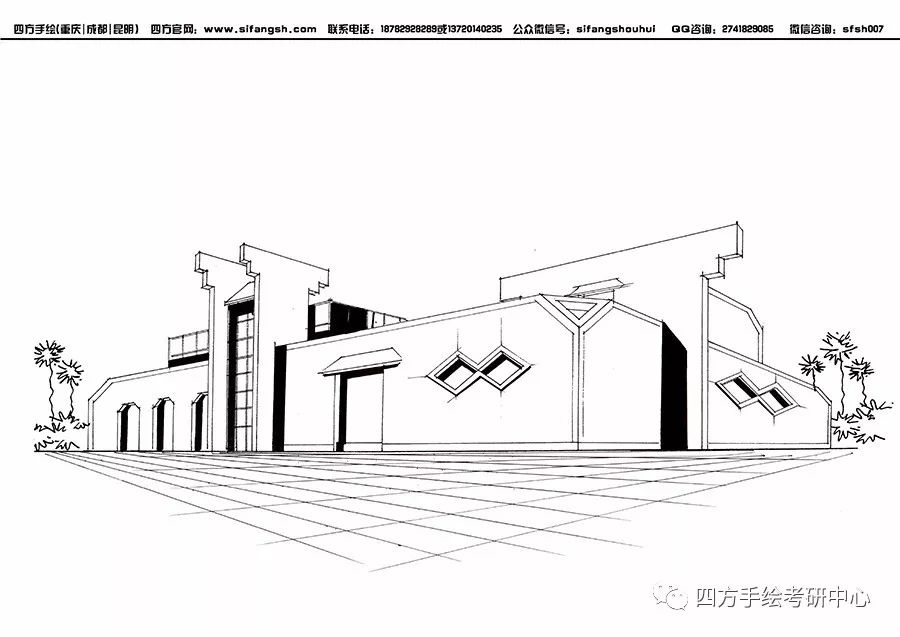

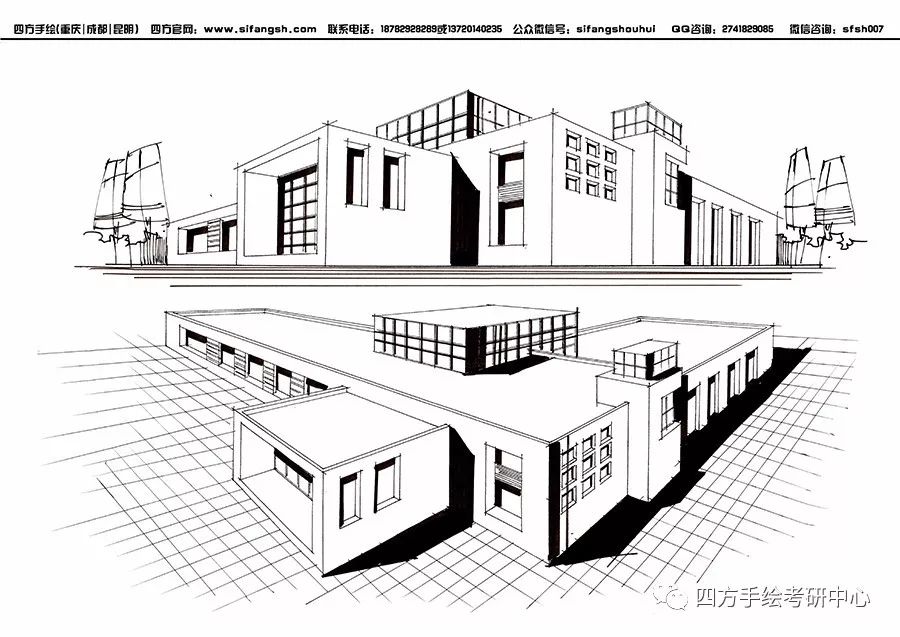

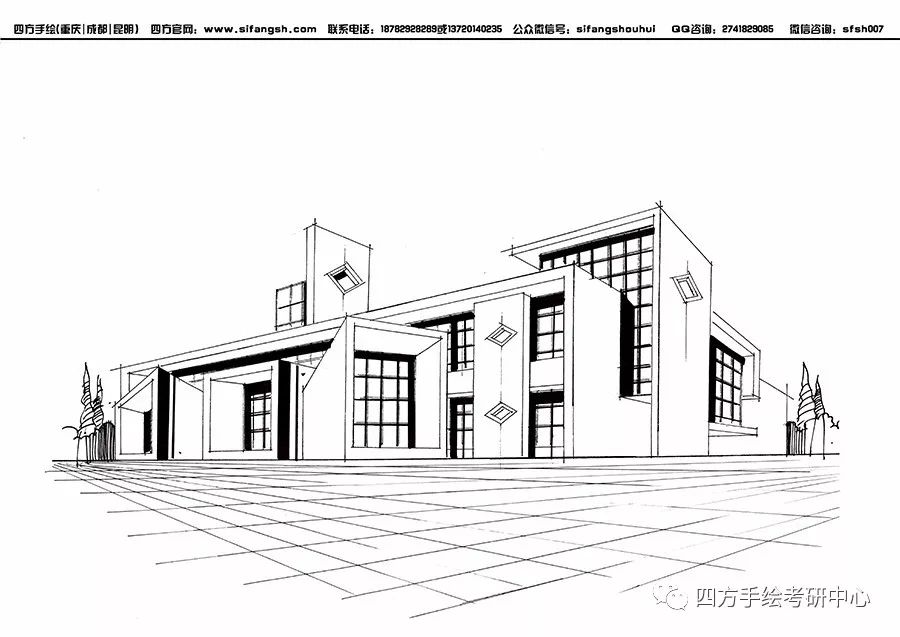

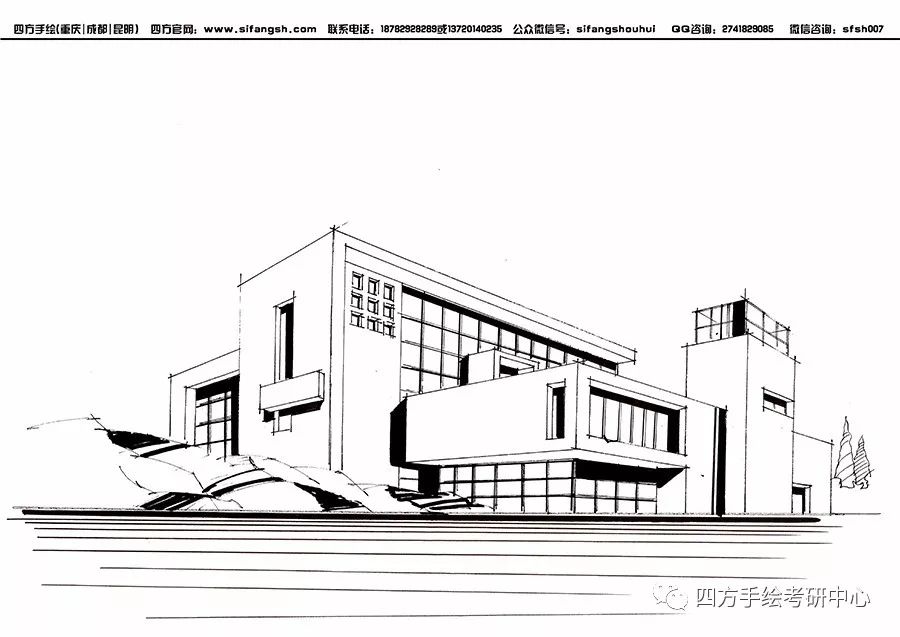

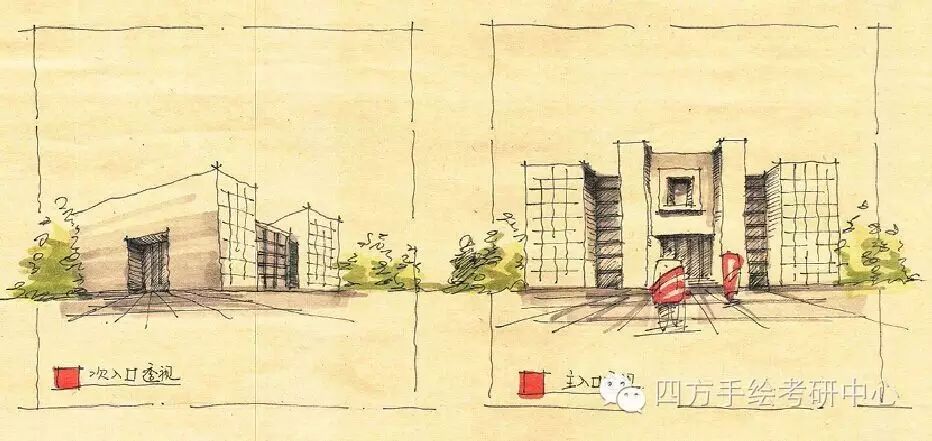

建筑快题人视图

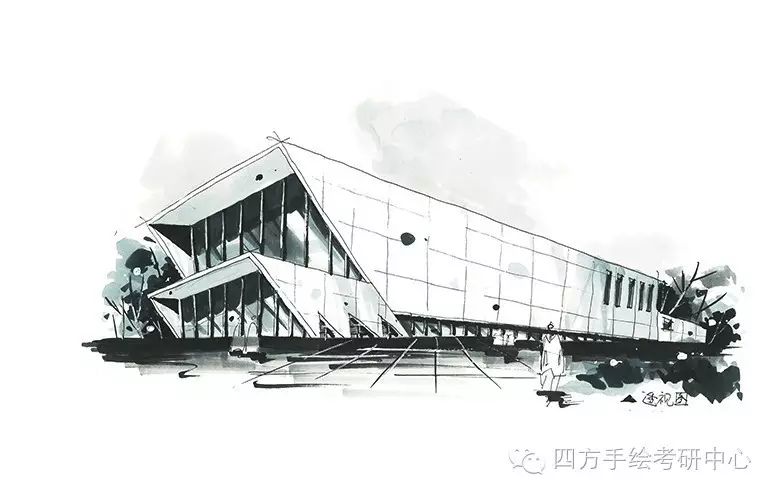

表达人视角度的建筑效果图表现，一般采用两点绘制的方法，注意体块的划分、建筑的光影关系、配景的表达。

如果时间不够，直接纯黑白线稿表达！▼

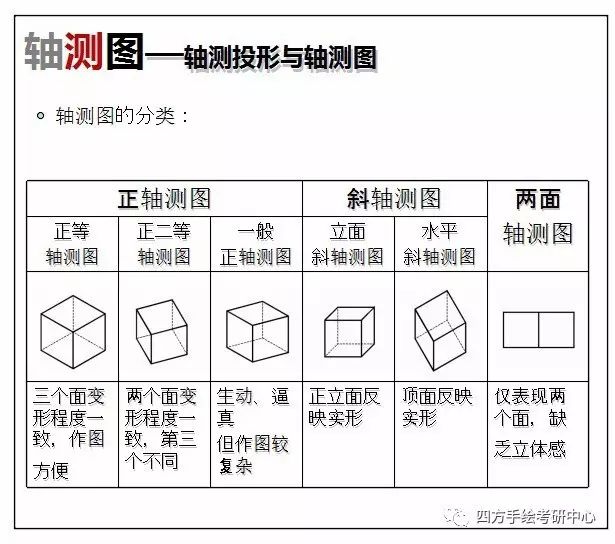

--轴测图的分类--

--轴测图的绘制方法1--

GIF动图

▼

--轴测图马克笔上色2--

GIF动图

▼

马克笔上色技法2

第二种技法要注意，在建筑底部进行压低，轮廓处进行勾边，完成线稿后先用斯塔马克笔绘制阴影，在此基础上再进行上色。

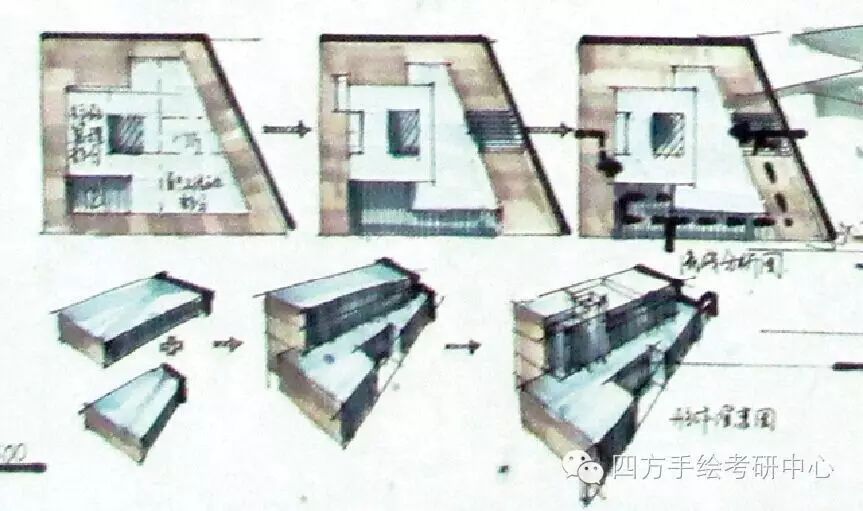

下面我们来详细解析下作图的步骤

Step  1

▼

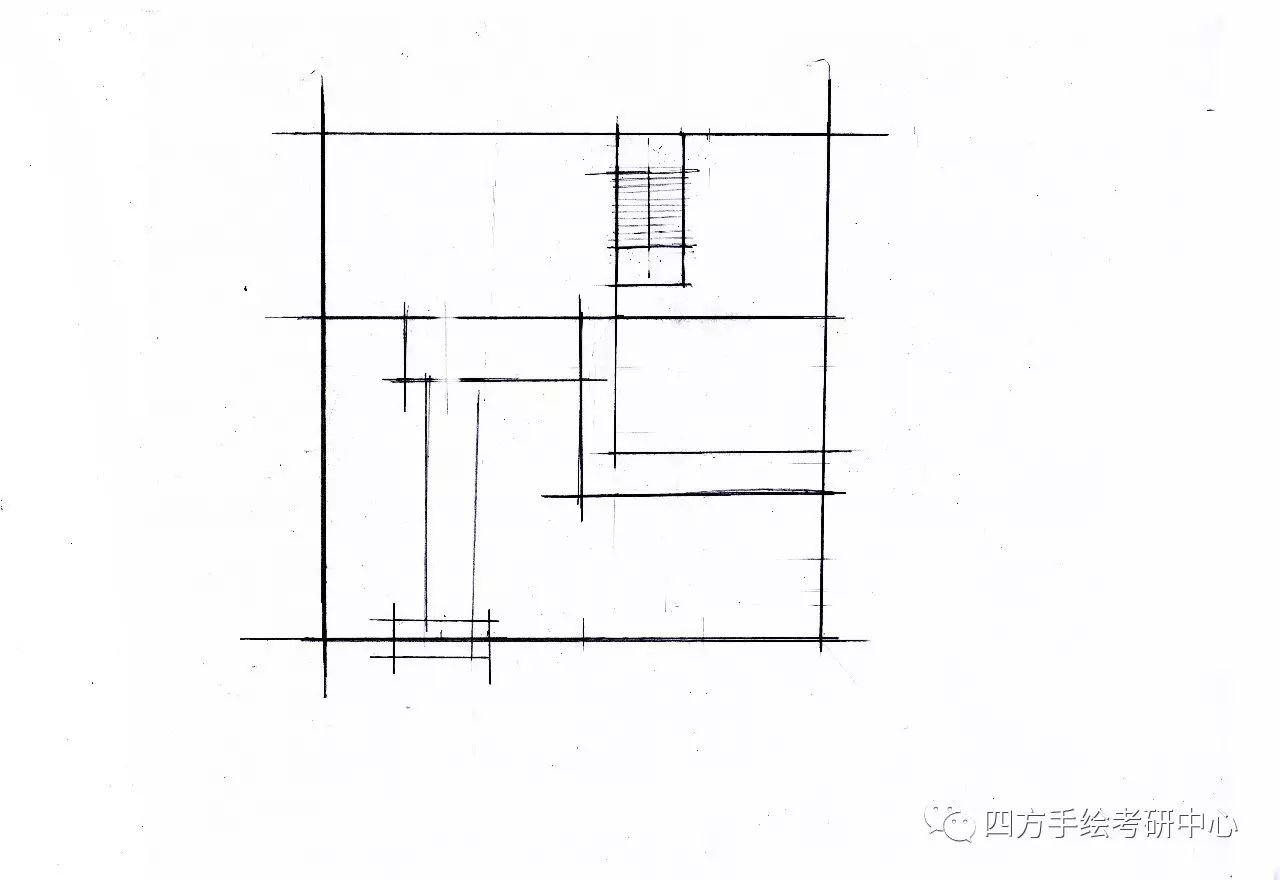

①绘制底图

首先这是我们的平面图，我们需要根据平面图的轮廓来推出建筑轴测图。

Step  2

▼

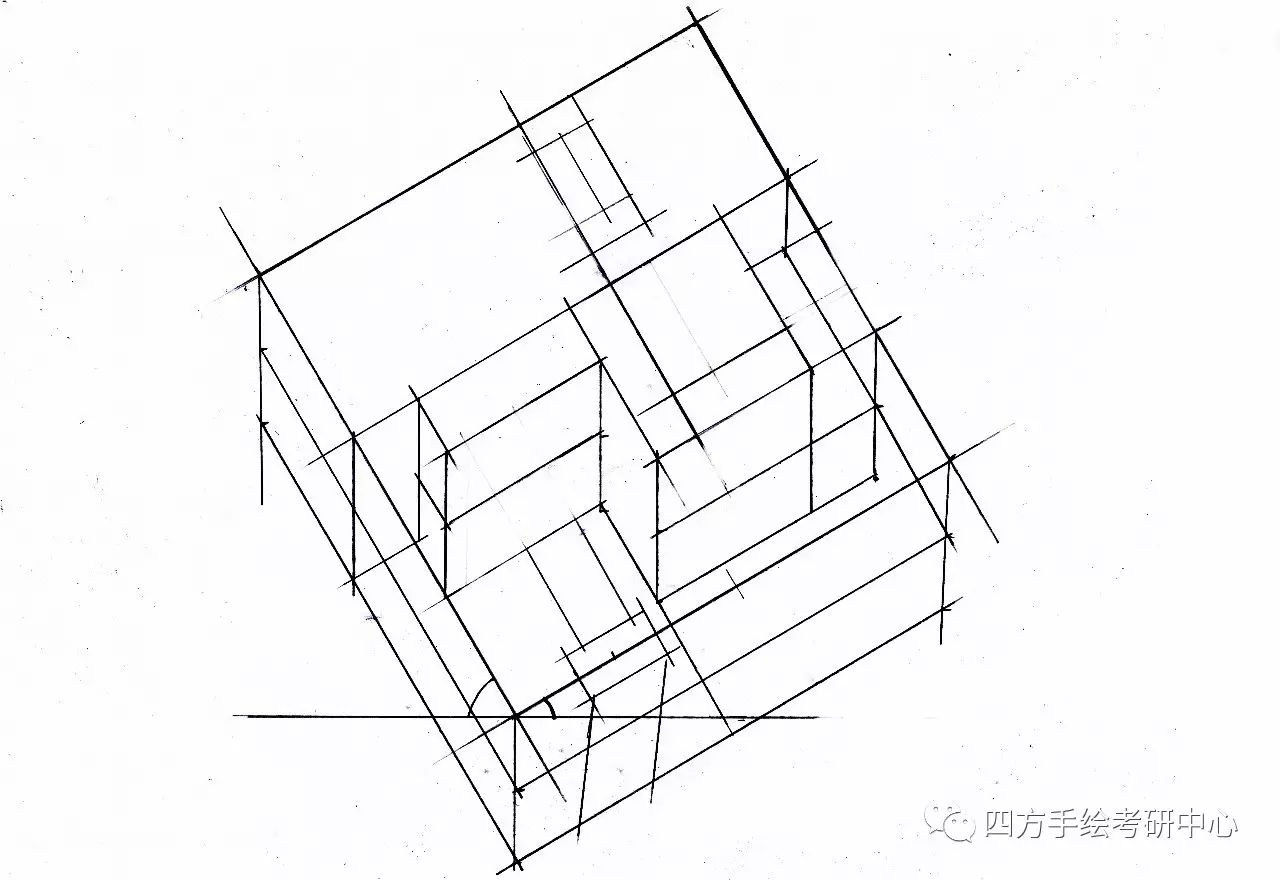

②绘制部分屋顶

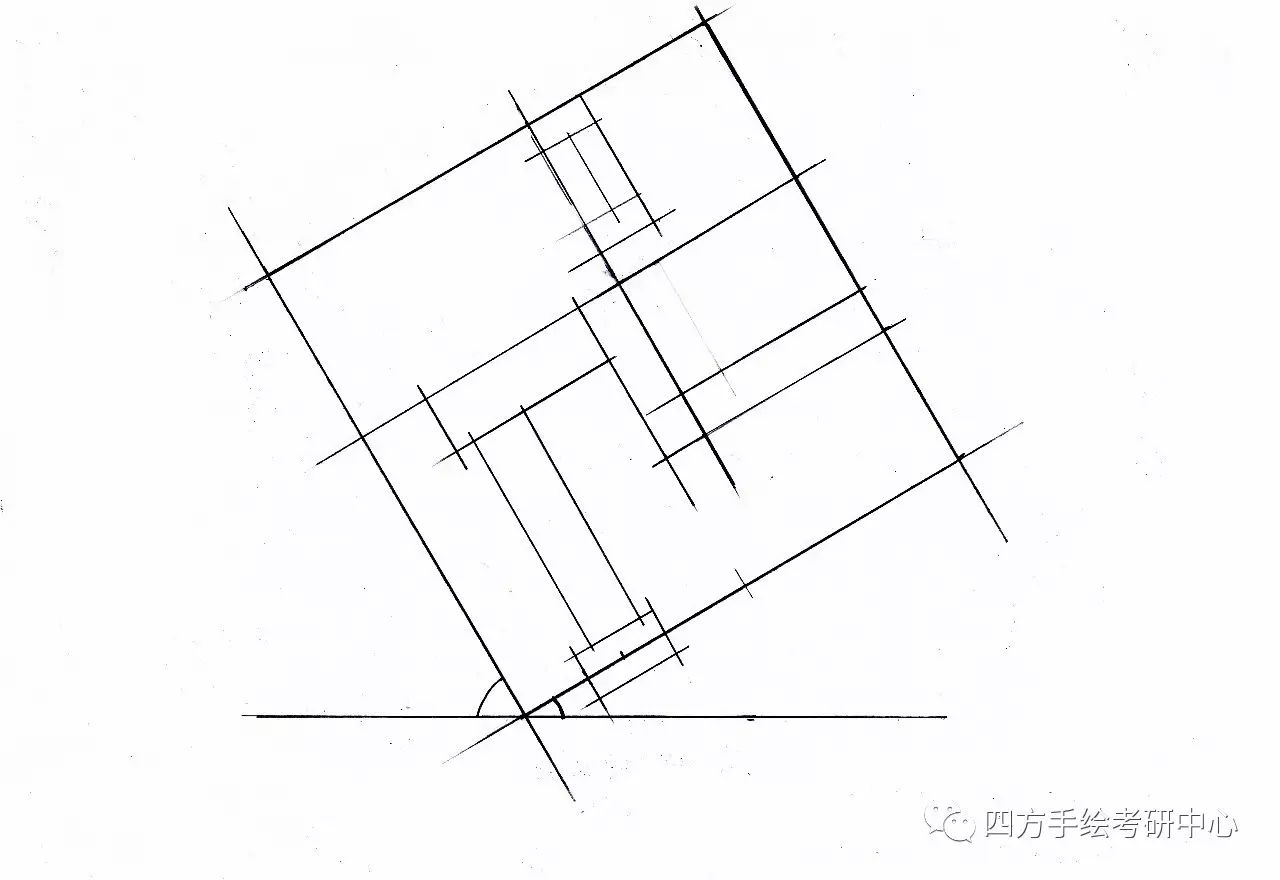

将平面翻转，分别与水平面的夹角为30度（15到45均可），大致求出屋顶平面。

Step  3

▼

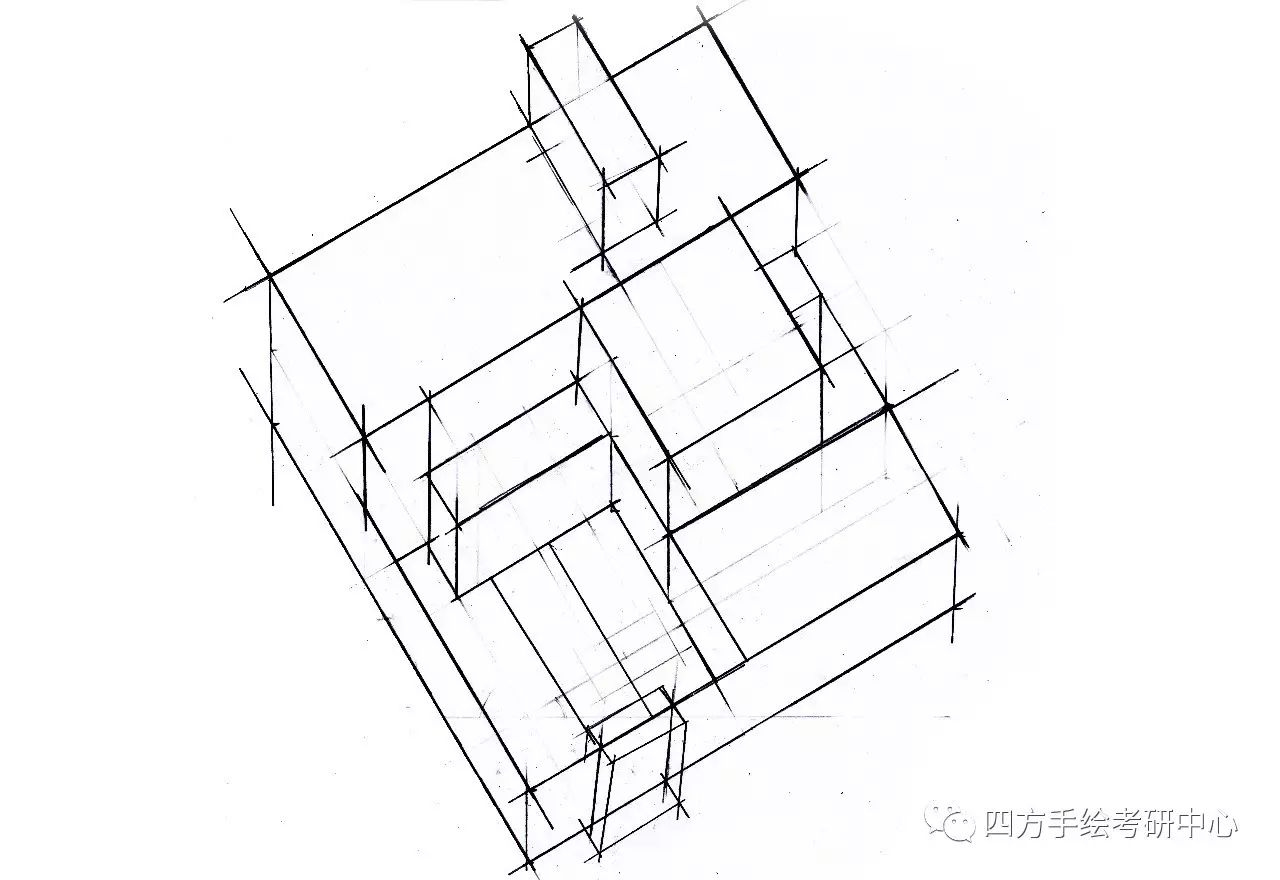

③体块绘制

在平面的基础上，根据高度和层数的不同，绘制出建筑的高度和体块，这里要注意体量的把握。我个人的习惯是先画屋顶，然后再往下拉体块，因为这样可以最大程度减少不必要的废线。

Step  4

▼

④体块加法和减法的切割

这里要根据体量的不同，分高度绘制出高低层次，在体块的基础上做加法和减法，丰富建筑造型。

以上所有知识点请四方手绘快题方案班学员仔细查看上课的笔记，对照自己的快题查漏补缺！基本制图问题解决，再谈设计！

考前进行全面梳理和总结！一定要熟悉！

同时拿出自己之前练习的所有快题，总结错误的共性问题！

祝大家考研顺利！
