01

任务书（回忆版）

1、基地概况

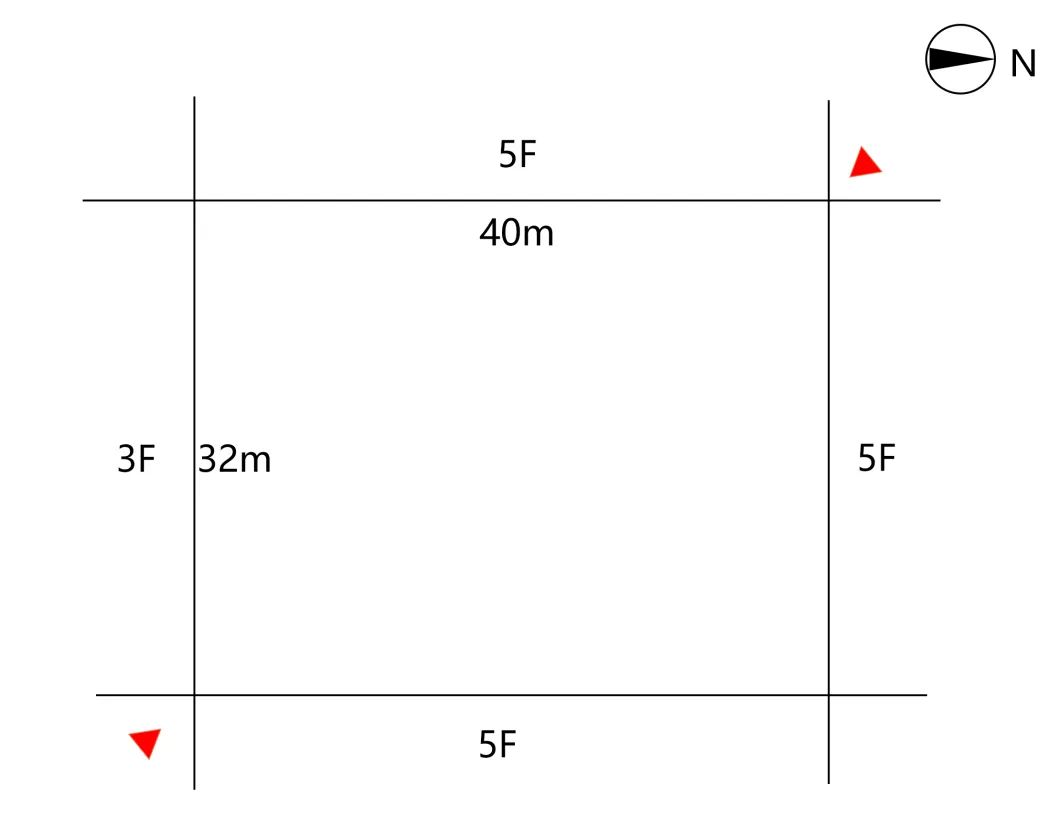

     场地位于成都市内某办公楼的中庭。办公楼正北朝向，中庭周边建筑分别是南面3层，东、西、北三面均为五层，建筑每层以3m计算。且南北两边墙无窗户，东西有窗户。窗户高度距离中庭地面1.5m，场地尺寸为32x40m，两个入口如图所示。

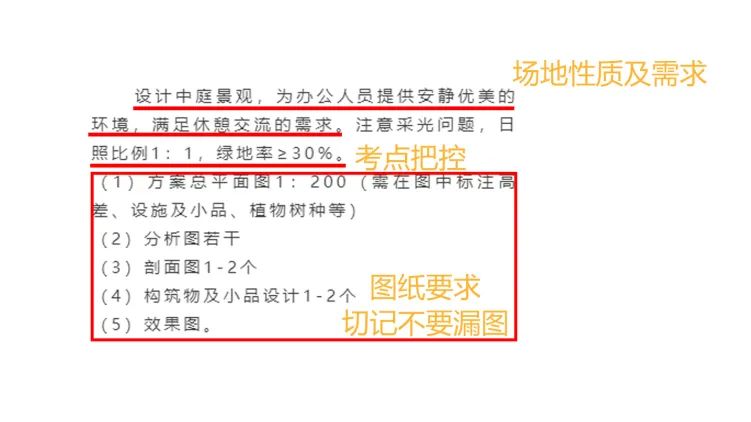

2、设计要求

     设计中庭景观，为办公人员提供安静优美的环境，满足休憩交流的需求。注意采光问题，日照比例1：1，绿地率≥30%。

（1）方案总平面图1：200（需在图中标注高差、设施及小品、植物树种等）

（2）分析图若干

（3）剖面图1-2个

（4）构筑物及小品设计1-2个

（5）效果图。

02

任务书解读

    任务书解读就是一个设计分析的过程，要从基地条件（文字与图纸相结合）、设计要求两方面去解读。

1、场地分析

▲ step 1

    首先明确本次题目设计主题为小尺度的中庭设计，场地形状是常规的矩形，地势平坦，周边有建筑围合，并且给出了层高，已经规定了西北角和东南角为场地入口。小尺度的场地设计可以设计的内容不多，切记一定要把握好尺度。考试时间为6小时，重点就在于如何把握整体的设计以及空间布局，在小小的空间里设计出自己的风格和亮点。

▲ step 2

  其次明确设计要求和隐藏考点：

（1）场地处于一个建筑内部的中庭设计，南侧建筑高度为9m，其余三面为15m，所以场地的东北侧的光照条件应该是场地中最好的，利用良好的光照可以做一些开敞的空间；

（2）日照比例为1：1，所以场地的硬质空间要大于50%；

（3）把握好对绿地率的控制，题目要求要≥30%，因此设计时一般在30%-60%之间；

（4）题目中给出场地南北两边无窗户，而东西有窗户，且窗户高度距地面1.5米，因此场地边界只能是低矮的灌木，设计时可考虑在东西两边设置植物阻隔视线。

2、人群与需求分析

【人群分析】：本次设计场地的主要使用人群为办公人员，需要明确这类人群对于环境的需求，初步分析得出需要营造的场所特点。

【功能需求分析】：题目要求为办公人员提供安静优美的环境，满足休憩交流的需求，因此主要设计休闲空间，注意对尺度的把握。

03

布局思路

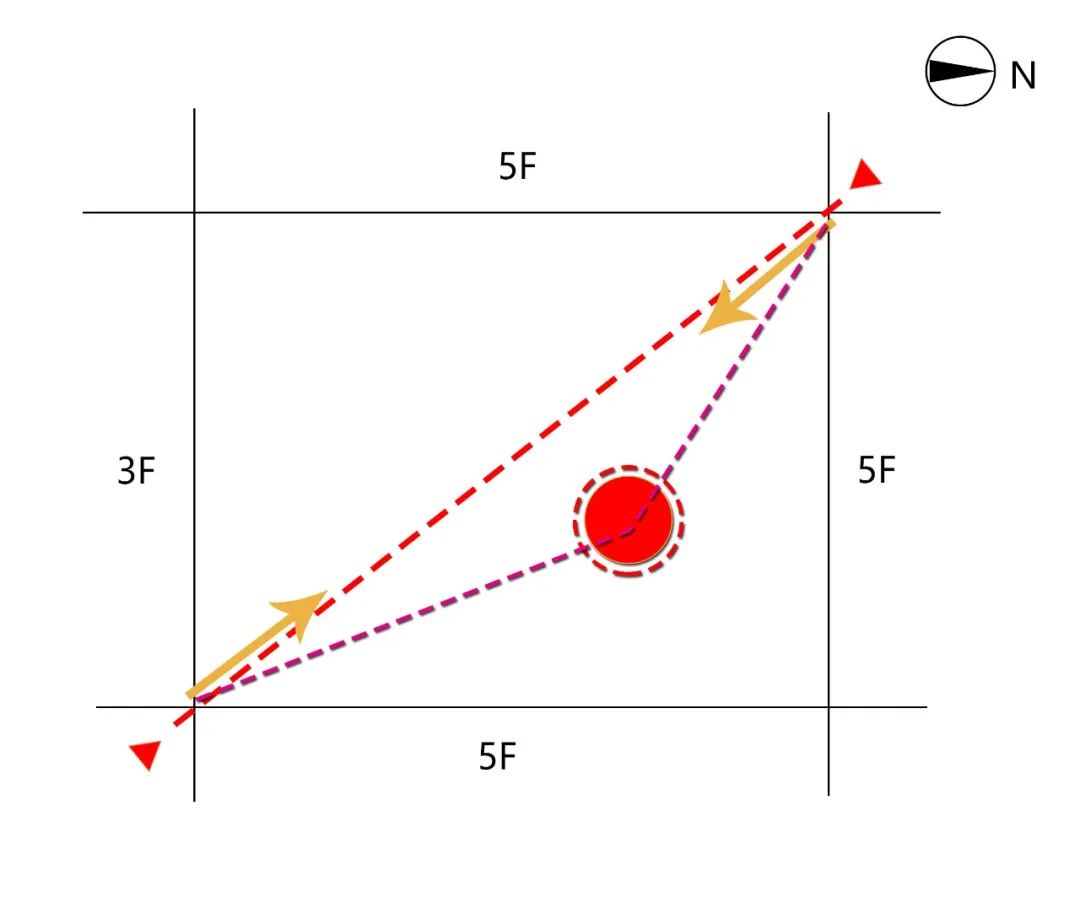

▲ 人流分析

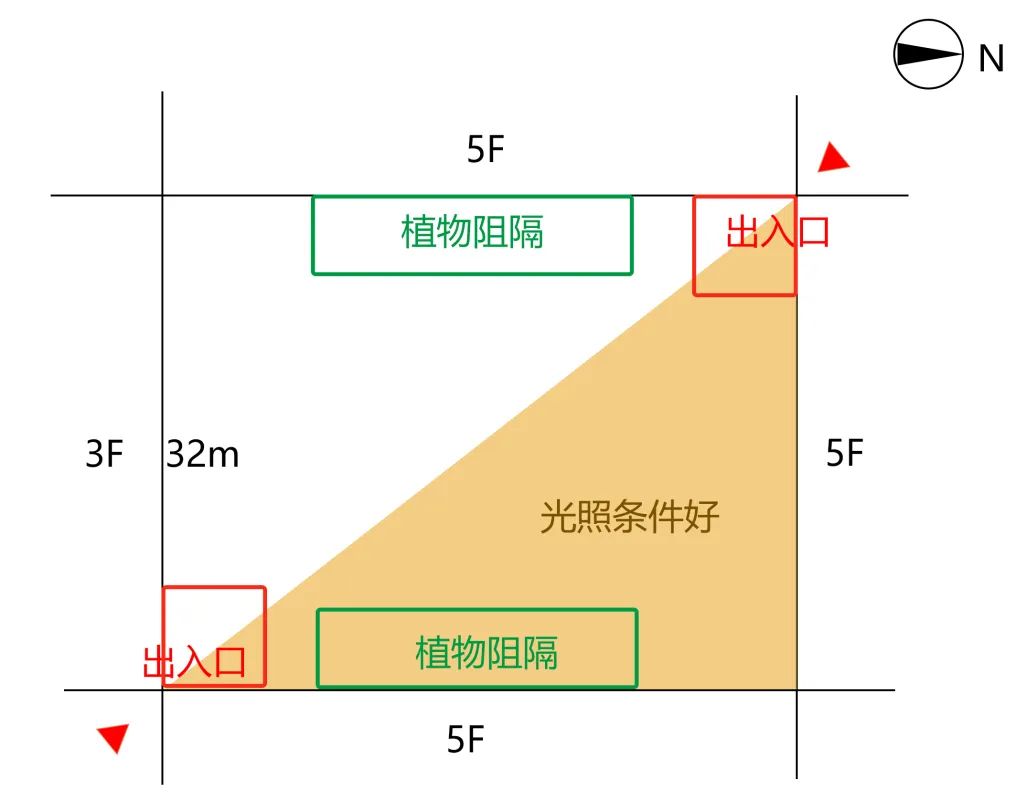

    场地入口为东南和西北两个方向，因此人流来向也自然为这两个出入口，人群进入场地的目的一是停留休憩，二是作为交通空间直接穿行，因此在流线设计时要考虑人流的便捷交通设计。连接两个出入口，即可得到一条轴线，考虑到光照问题，东北区域光照条件较好，设计时可考虑适当将中心节点往东北方向偏移。

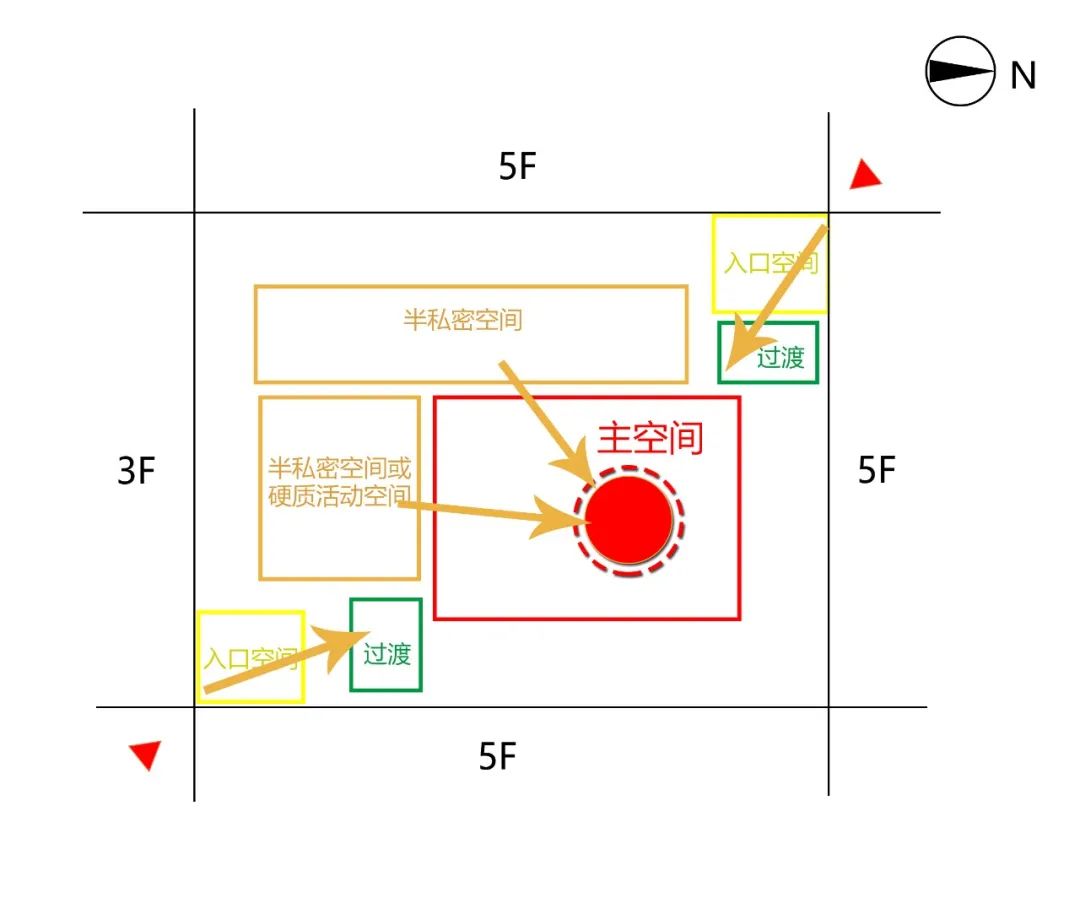

▲ 空间布局分析

    本次场地设计的入口空间已经规定了，前文已经分析到主要空间可布局在出入口对角线的东北方偏移，围绕主空间可布置一些半私密空间或硬质活动空间，为人群提供交流休憩的场所和户外活动的场所，四周用植物围合，注意场地东西两边的植物围合设计，南北两边可设计一些低矮灌木。空间布局的过程中，一定要注意不要让每个空间等大，要分清主次。

▲ 视线分析

    视线分析可以帮助我们分析该空间是需要做围合还是应该开敞。主空间受光条件好，可用来做开敞活动空间或展览空间，因此需要良好的视线引导。入口到主空间之间根据自己的想法适当加入过渡空间，增加层次感。

04

方案构思

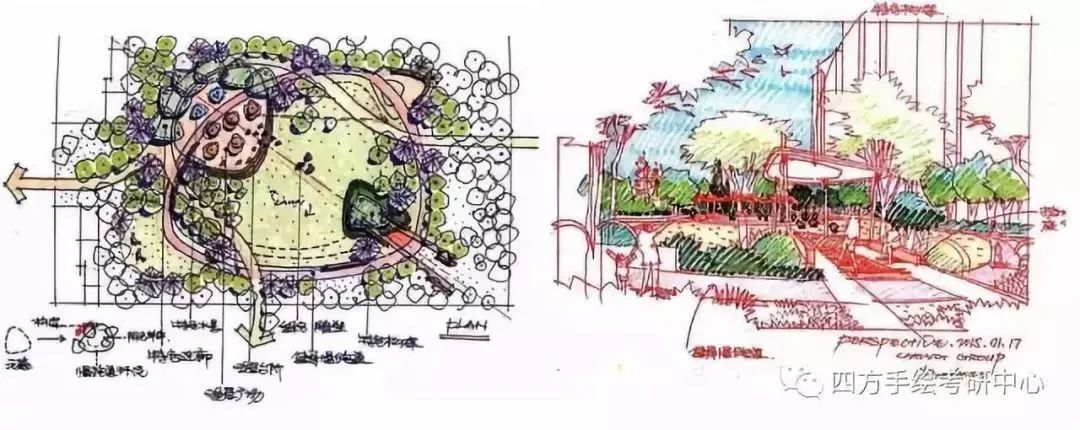

    分析了人流、空间布局、视线之后，我们就可以开始构思我们的方案了。最重要的就是我们的平面构图方式。这里介绍五种平面构图方式。

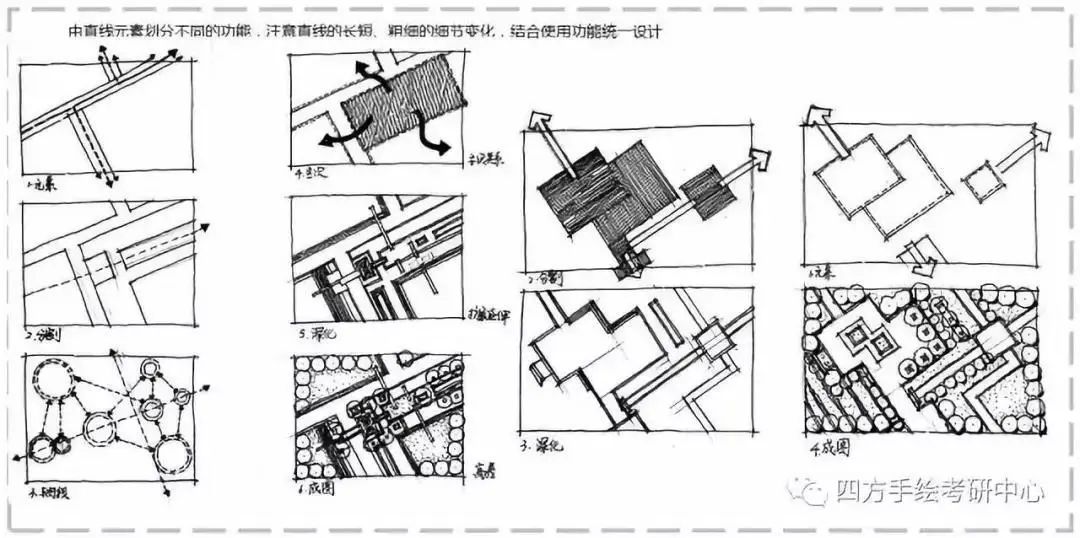

1.直线形式

    由直线元素划分不同的功能，注意直线的长短、粗细的细节变化，结合使用功能统一设计。注意元素演化生成的逻辑关系。

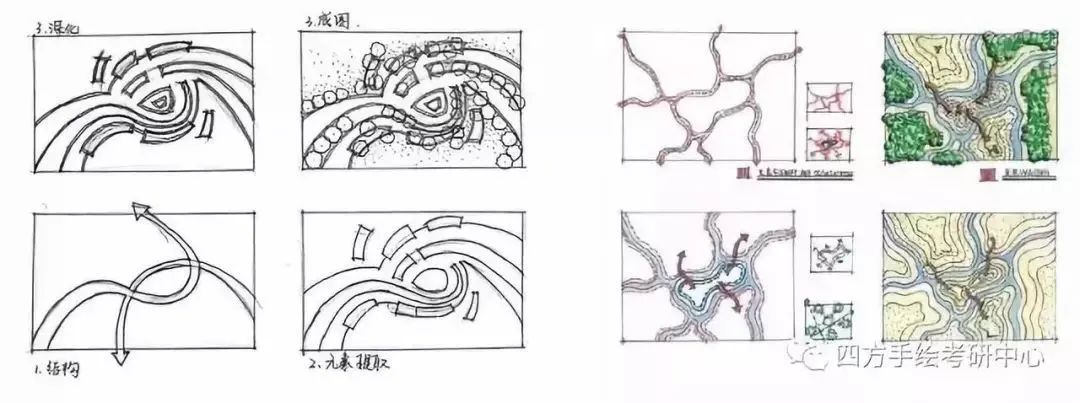

2.曲线形式

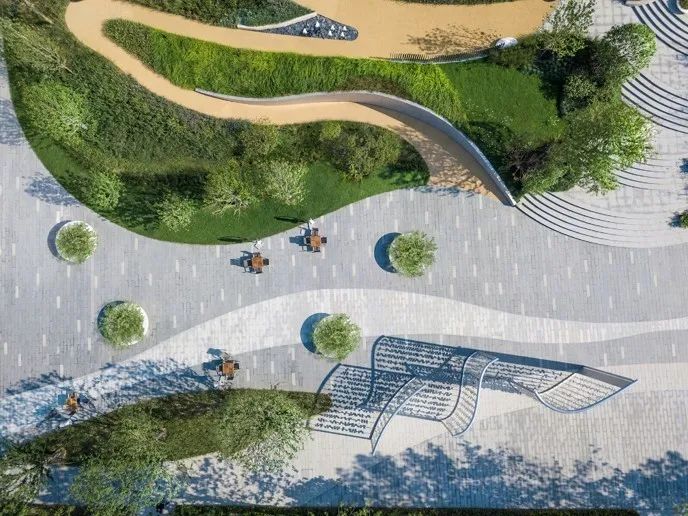

    曲线形式的灵动性较大，但也较难塑造，适合地形的高差处理方式较多。注重流畅性、节奏感。

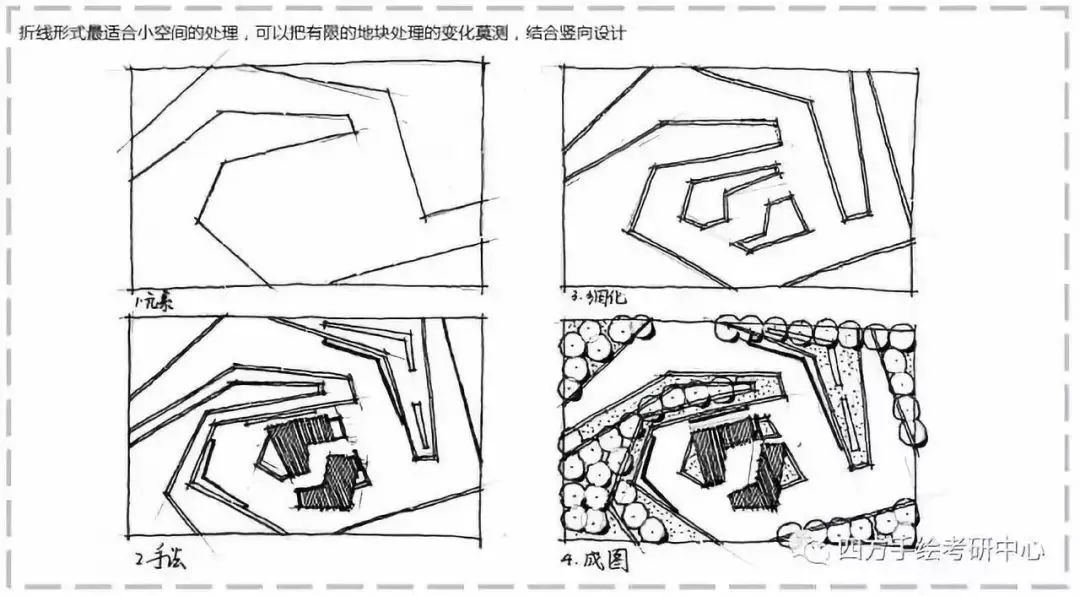

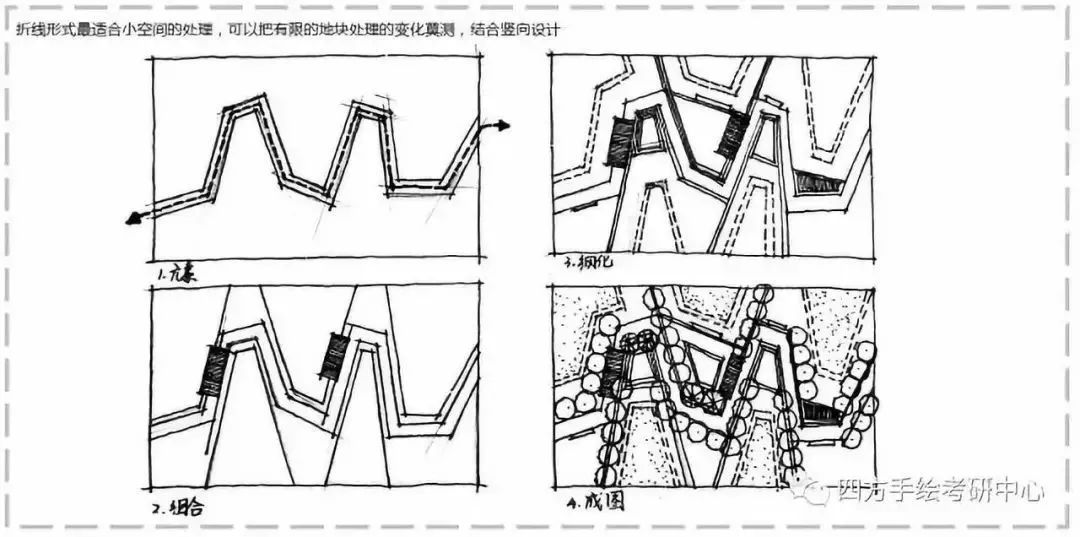

3.折线形式

   折线形式最适合小空间的处理，可以把有限的地块处理的变化莫测，结合竖向设计。

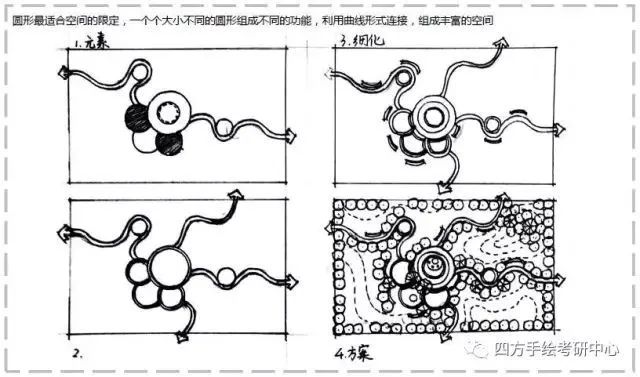

4.圆形形式

    圆形最适合空间的限定，一个个大小不同的圆形组成不同的功能，利用曲线形式连接，组成丰富的空间。

5.点线面的组合形式

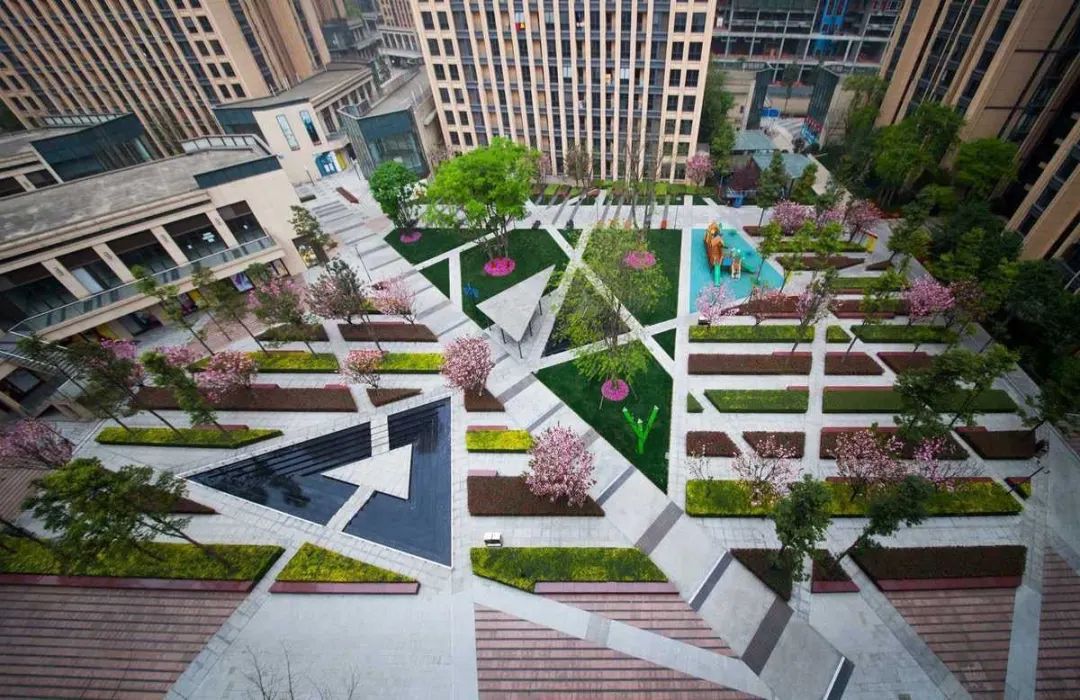

    点线面的结合通常是指由大小不同的块的变化组合成丰富的景观空间，这种方式最为中规中矩，也最好掌握。主要注意块面的结合方式。

05

案例赏析

1.泰康商学院中心庭院

   泰康商学院的两期建筑分列于北京中关村生命科学园南区北端中轴线两侧。此为二期建筑的中庭景观。由房木生景观公司设计。

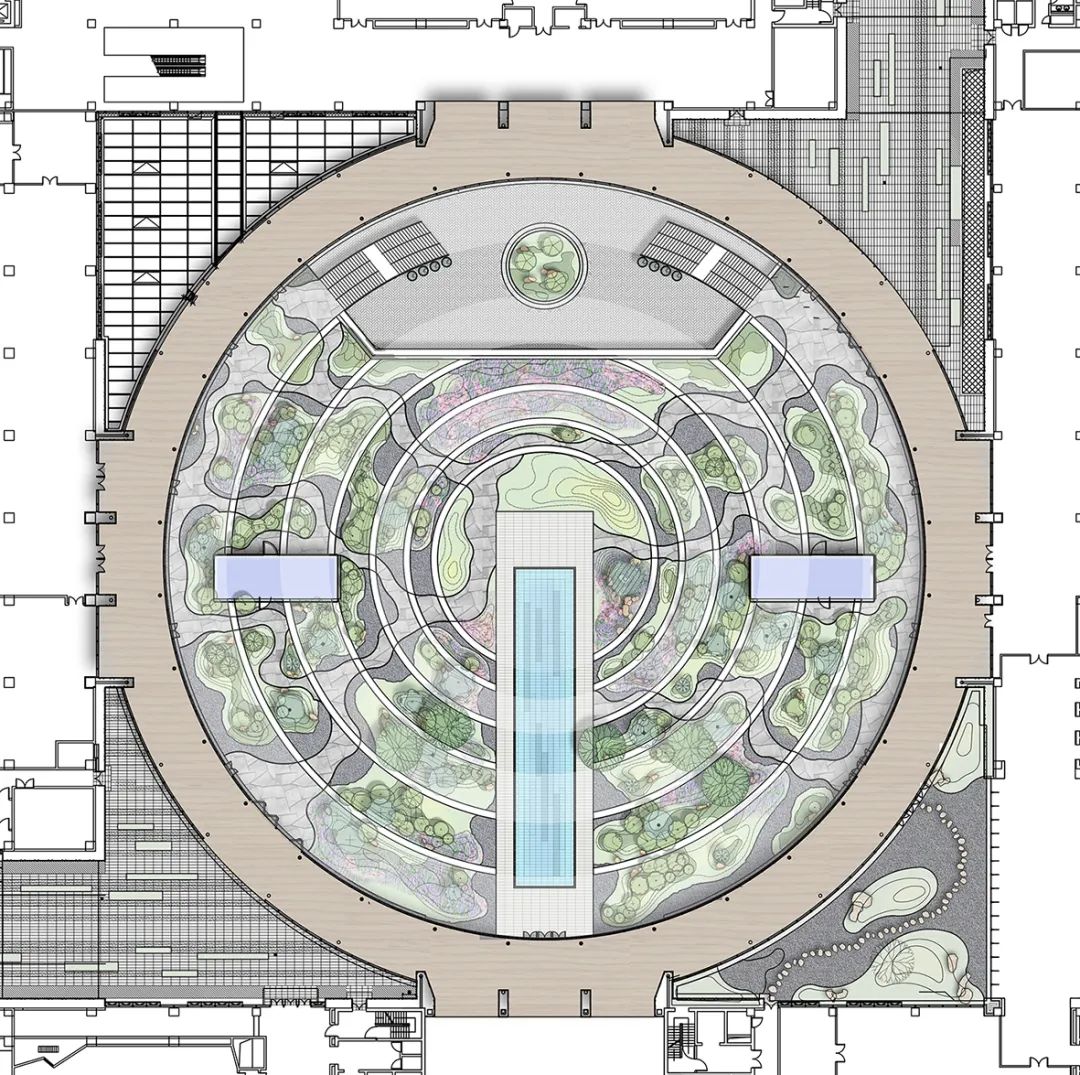

▲平面图

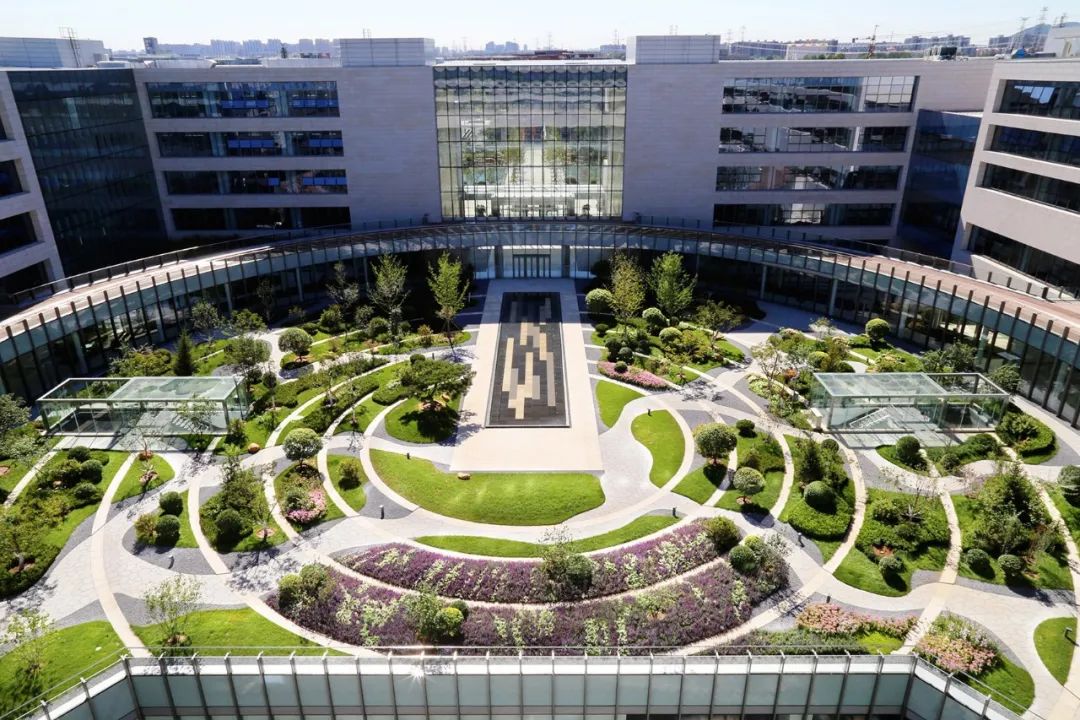

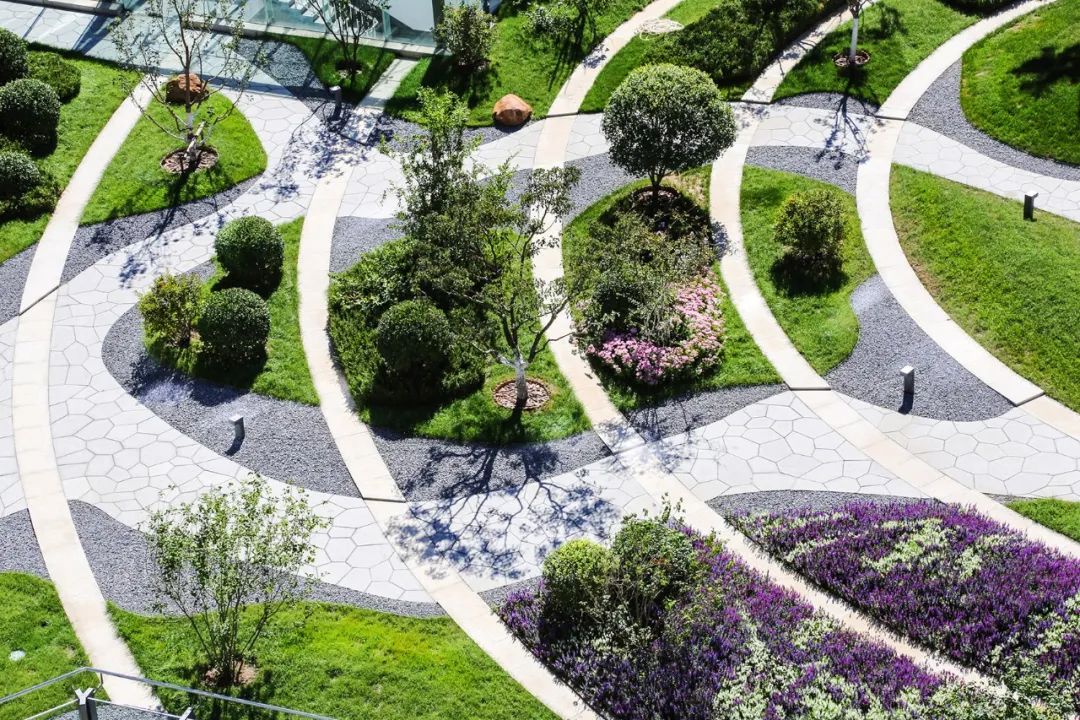

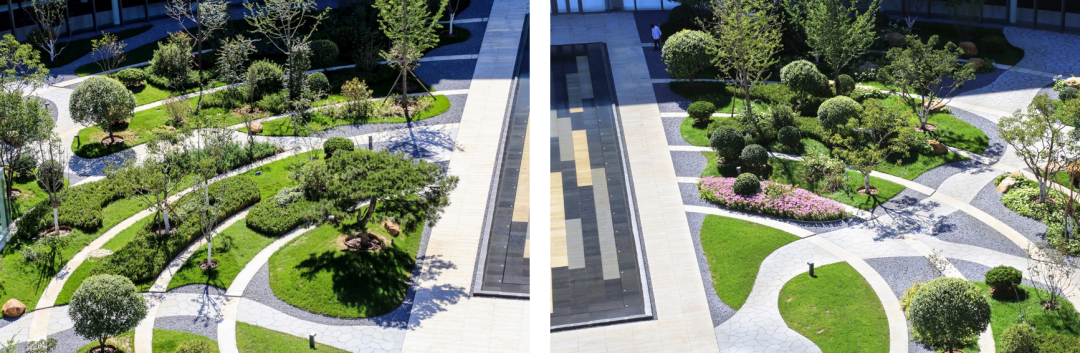

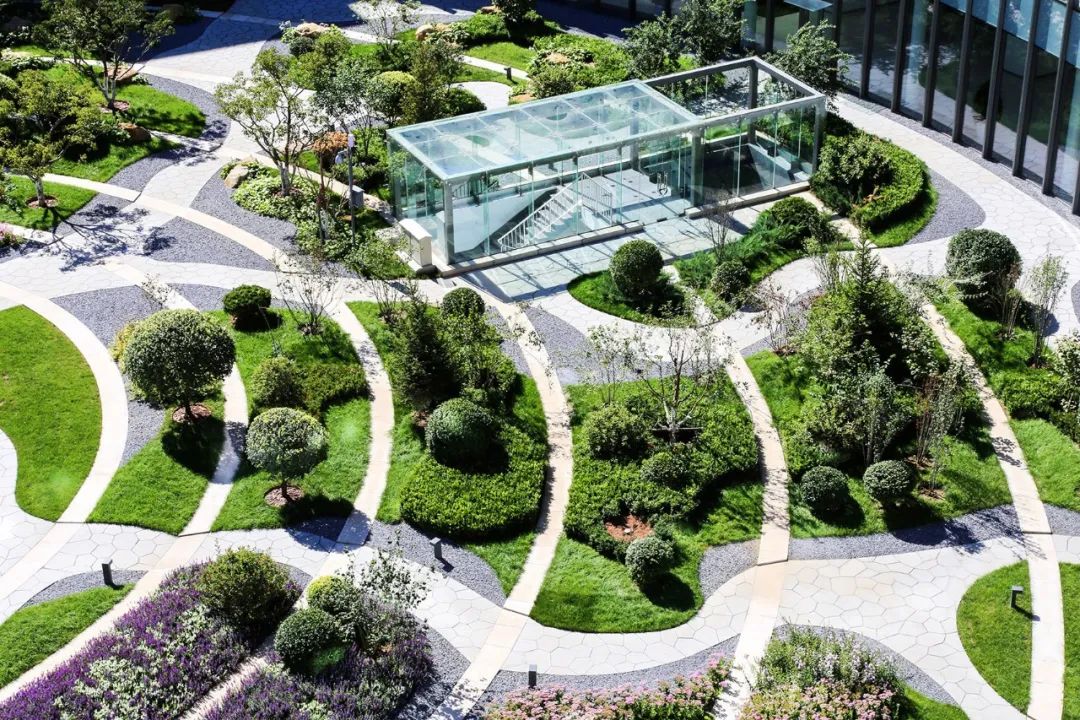

▲中心庭院景观鸟瞰

   一圈圈渐开的圆环，形成700MM宽的小径，围绕并连接从建筑主轴线延伸进来的静面水体。就如生命泛开的水波，融进环形的建筑廊道空间里。

▲平面构成式的设计

   从环廊门口进入庭院的步道，作为第二层线条，或宽或窄，弯弯曲曲地连向中间水体。至此，庭院的交通体系完成。简单的想法，却出现了丰富和复杂的景观空间。

▲圆环围绕中央轴线展开

2.2015ASLA通用设计类荣誉奖: 夏威夷IBM大楼广场设计

   夏威夷著名的现代主义建筑师Vladimir Ossipoff设计IBM Victoria Ward大楼名声在外，其全新的庭院景观亦毫不逊色，呼应着简洁的建筑立面，展现了夏威夷的当代建筑风采与深厚的文化底蕴。

“IBM广场是沉闷乏味的城市建筑中隐藏的明珠。”

——2015年评审委员会

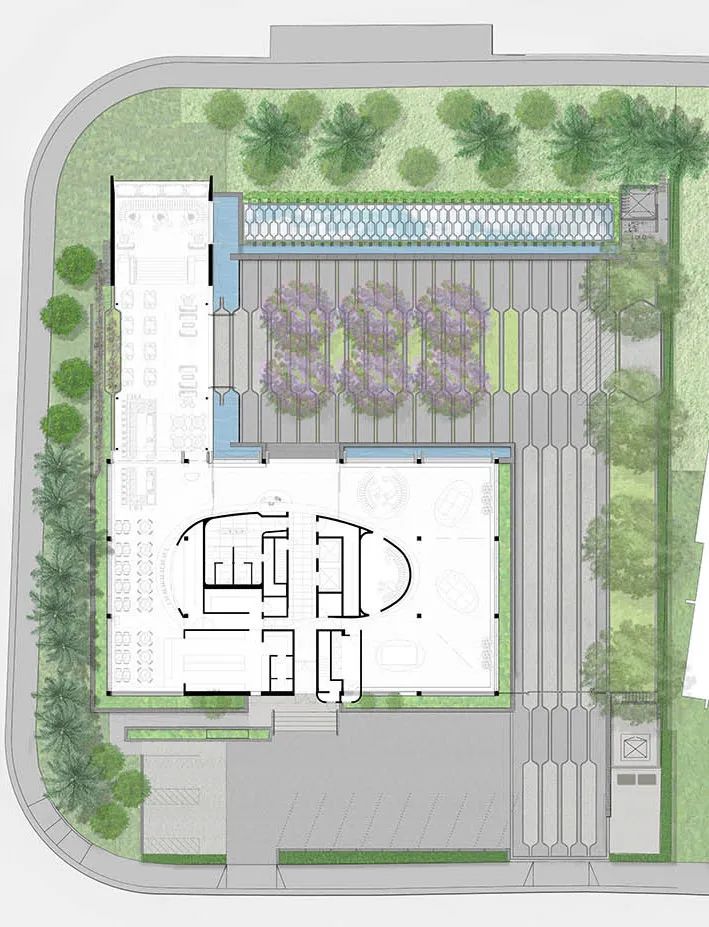

▲平面图

    设计中融入了当地特有的景观形式－Lanai, 清晰的空间格局可供日常或各种活动所用，在城市的边缘地带创造一片宜动宜静的休憩场所。

    线型的景观水体界定出前院的空间，微微起伏的水平面仿佛是不远处海平面的延伸，不断变化的阳光照射在水面之上，波光粼粼。

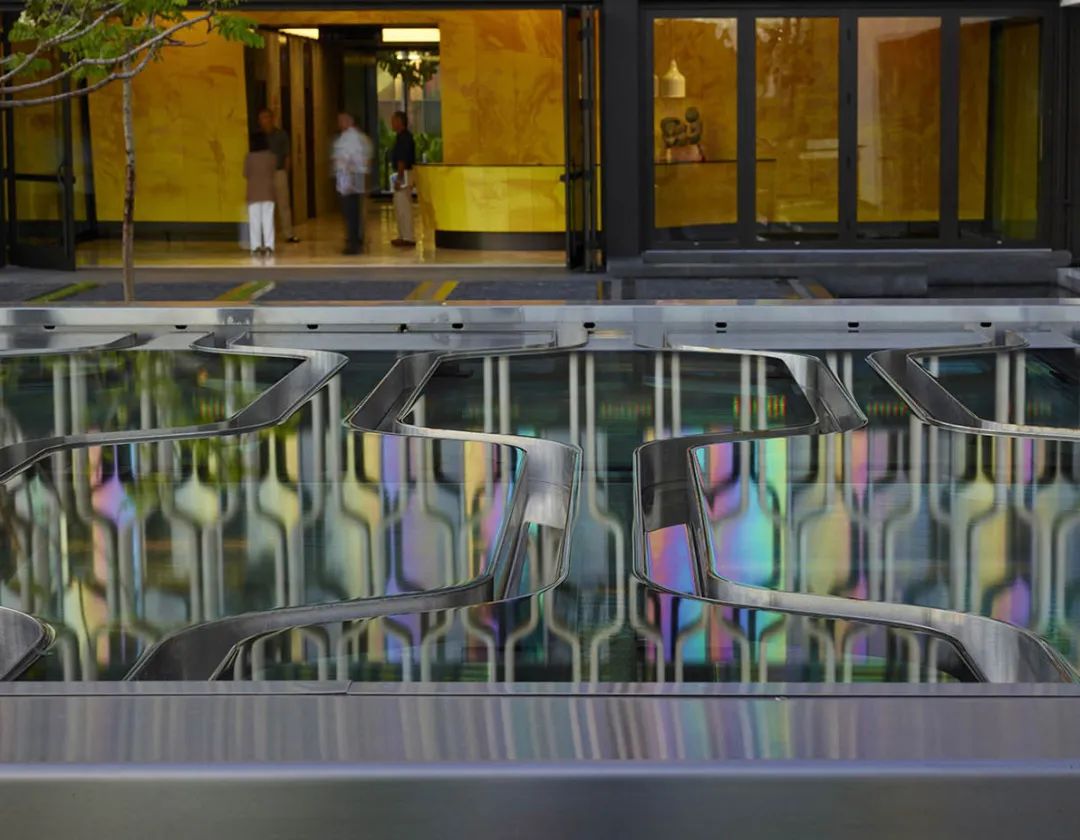

▲庭院景观呼应着简洁的建筑立面，展现了夏威夷的当代建筑风采与深厚的文化底蕴。线型的景观水体界定出前院的空间，不断变化的阳光照射在水面之上，波光粼粼。

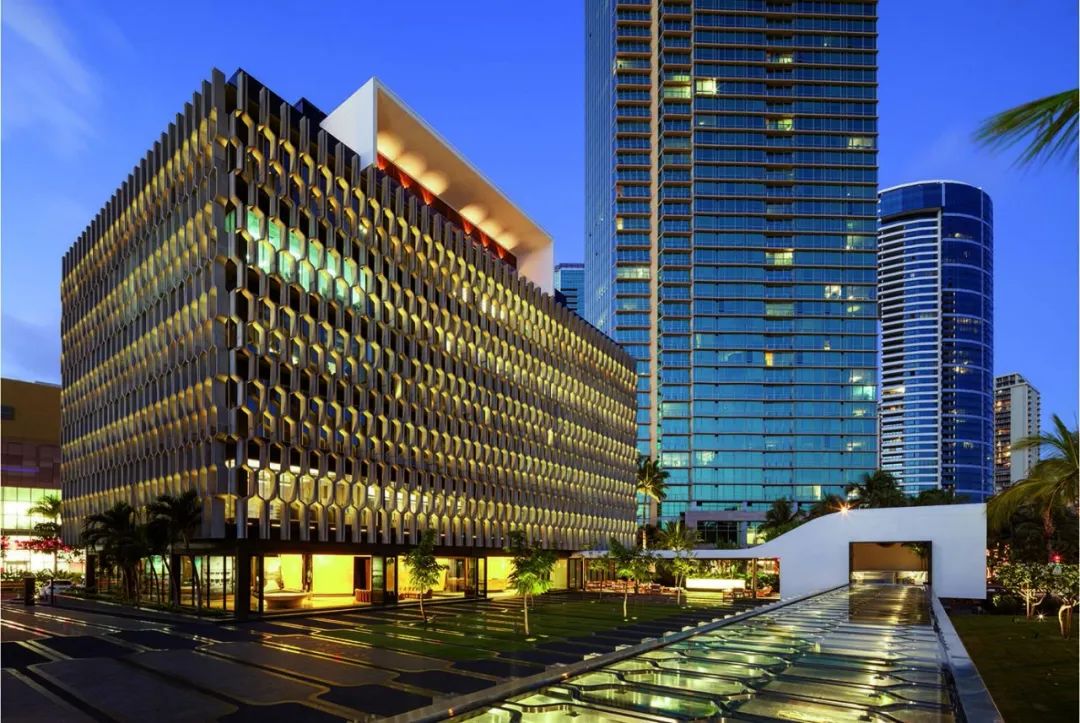

▲在黄昏，建筑的立面倒映在水平延展的水面之上，也沾染上了些许迷幻的色彩。

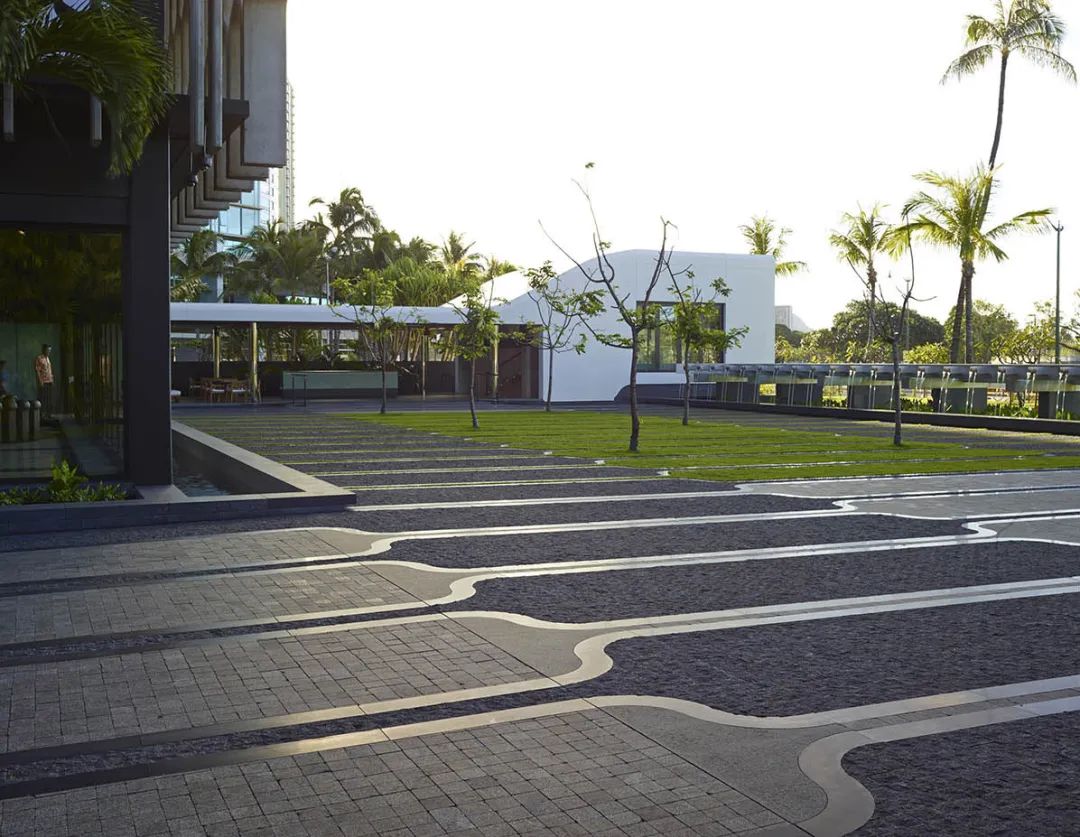

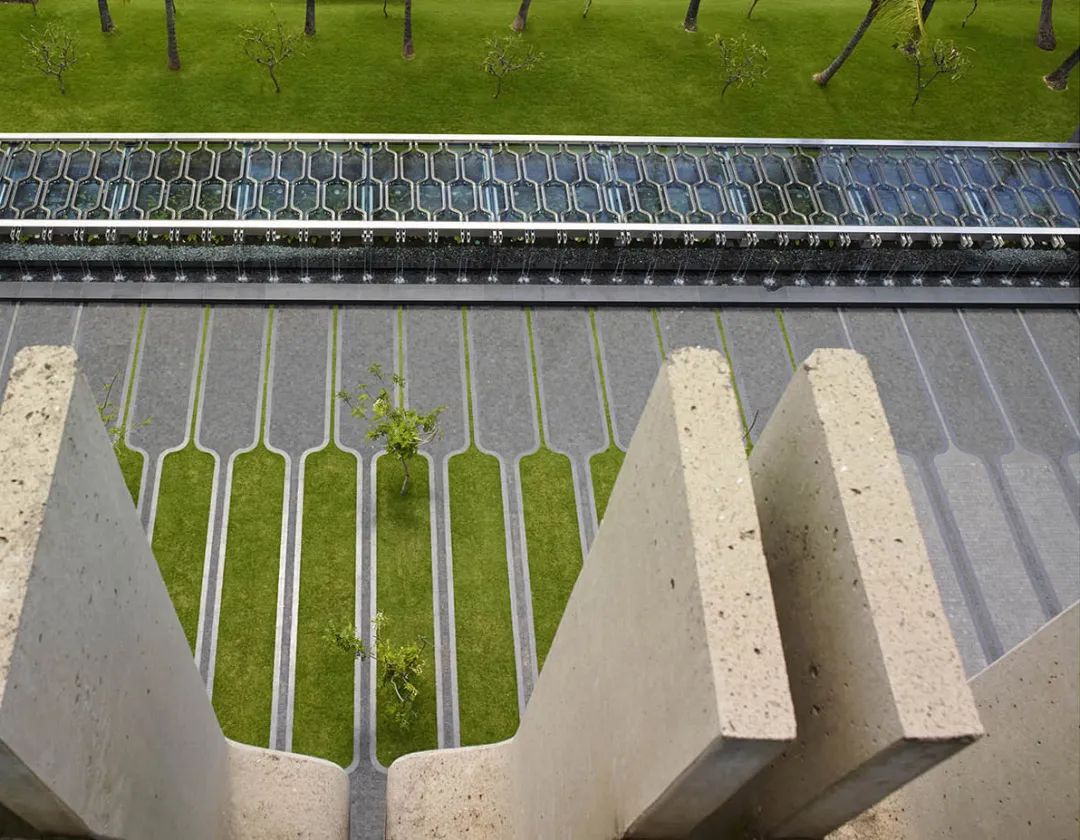

▲阵列式的草坪与硬质铺装相互穿插，巧妙地呼应着建筑立面上蜂巢状的图案，也如同整齐排列在沙滩边缘的冲浪板一般。

    同样的火山岩以不同的形式相互拼接，带来了景观与当地地理特色的深深羁绊。经过抛光处理的边界反射着天光，火烧面的磨砂岩块俯看时泛着细碎的光芒，而凹凸不平的自然面则带来少许粗犷的气息，层次丰富的铺装在日与夜中闪烁着不同的光彩。

▲庭院景观讲述着土地的故事，火山岩以抛光、火烧和自然面三种处理方式呈现，单一图形组成的铺地以简练的抽象语言带来丰富的层次。

▲种满了本土植被的草地成为了硬质广场之中雨水下渗的通道。

3.2015 ASLA 住宅设计类荣誉奖: 麻省艺术与设计学院宿舍楼前小广场设计

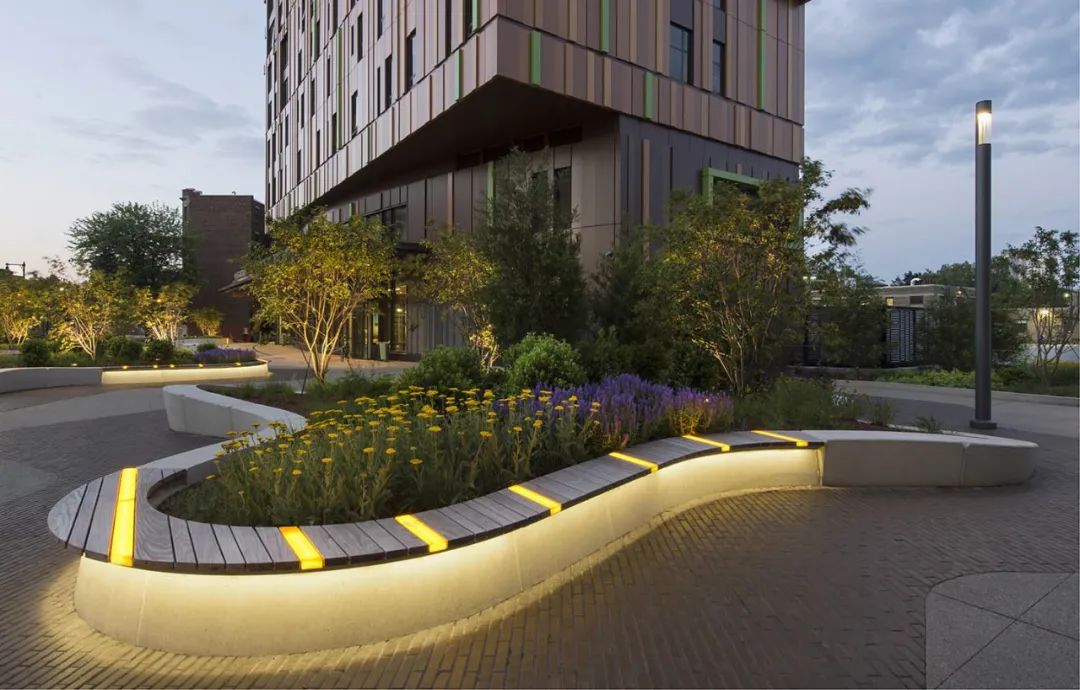

    这一位于波士顿艺术大道一侧的景观丰富了公众的街头生活。设计的指导原则非常简单，即提供可以坐的地方，但基于艺术院校的背景，座椅被设计的非常具有表现力。通过凹凸的平面和起伏的剖面，座椅灵活地将整个区域划分出适合独处、小组聚会以及班级活动的空空间。

    无论是站在景观中还是从宿舍楼上，都可以看出区域内的地面铺装以一种独特的形式对附近的植被和座椅上的彩色光带做出回应。

▲平面图

▲运用景观设计重新塑造了新住宅楼的公共形象，营造出一个崭新的学生活动中心，同时也反映出艺术与设计学院特有的富有表现力的一面。

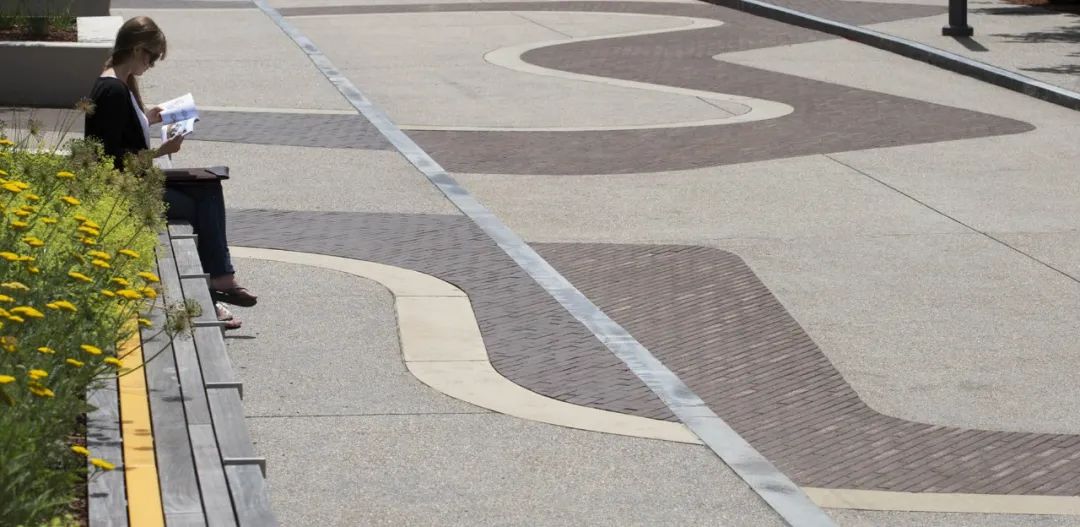

▲动感的地面铺装由线性排列的预制路砖和条形木板组成，突出建筑入口和花池的形状。

▲地面铺装一直延伸到相邻的人行道上，从而构成了一条同时服务于行人和车辆的减速带。

▲（左）从Hungtington大街看景观；（右）景观位于艺术大道的一侧，担当起丰富公众街头生活的角色。

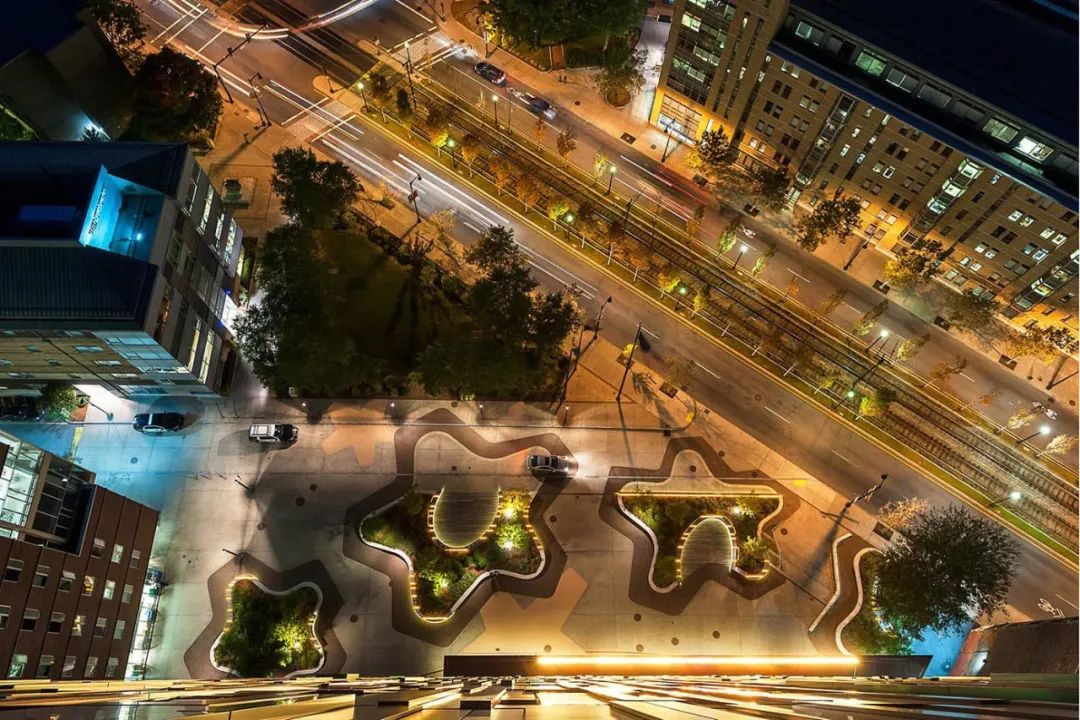

▲夜景顶视图

看了本期的真题解析，有没有觉得豁然开朗呢？
